도시가스 디지털트윈 구축을 위한 BIM LOD 3D 구현 방안

세상은 참 빠르게 돌아갑니다. 많은 사람들이 묵묵히 자신의 자리에서 최선을 다합니다. 정부, 공공기관, 민간 기업, 연구소, 협회 및 학회 등 모두가 자신의 일을 해내고 있습니다. 담당하는 사람과 정치 권력이 바뀔 때마다 행정부처의 명칭과 조직 구성이 크게 바뀌기도 합니다. 바뀔 때마다 가져올 혼란을 줄이기 위해, 그리고 분쟁이나 사고를 미연에 방지하기 위해 최소한의 기준을 마련하는 일도 누군가가 보이지 않는 곳에서 하고 있습니다. 그런 소중한 자료들이 보고서, 매뉴얼, 가이드라인, 보도자료, 설계 및 시공 기준, 사례집 등의 형식으로 일반인들에게 배포되거나 발간되고 있습니다. 정보의 홍수 속에서 어렵게 만든 자료들을 찾는 일도 분명 쉽지 않은 일입니다. 누군가 자신의 자리에서 오랜 시간 동안 어렵게 만든 소중한 자료들을 또 누군가 자신의 일을 위해 필요한 자료를 찾아 다니는 수고로움을 함께 하고자 합니다.



• 제목 : 도시가스 디지털트윈 구축을 위한 BIM LOD 3D 구현 방안
• 발행 : 2022. 4. 27
• 형식 : pdf, 13 page
• 출처 : 정보통신기획평가원
• 링크 : 원문 다운로드 하기





반응형





• 주요내용

전국 34개 도시가스 공급사는 약 6,100개 정압 설비를 운영하고 있으며 도시가스 공급 안전관리 강화에 대한 사회적 요구 충족 대안으로 디지털 트윈(Digital Twin) 기술 적용이 검토되고 있다. 가스 정압설비(H/W, S/W)는 90년대 말 구축되어 설비가 노후화됨에 따라 위험성이 증대되고 있다. 도시가스사업자는 기술의 발전으로 가스 정압기를 효율적, 안정적 으로 관리하기 위해 IoT, 5G, AR/VR, 3D 모델링, 빅데이터 가공ㆍ분석, 인공지능과 같은 첨단 기술을 도입하여 실제 설비와 동일한 디지털 트윈 설비를 구축하고 이를 시뮬레이션함 으로써 효과적인 운영 및 유지보수 체계로의 전환을 진행하고 있다.



도시가스 디지털 트윈 시스템 구축 및 상황실과 현장 패트롤 서비스를 위해서는 정압설비 형상정보 및 설비 구성 부품의 3D 모델에 대한 제작 가이드라인이 필요하다. 정부가 주도적 으로 SOC 시설에 대해 3D 데이터 댐(Data Dam)의 거버넌스로 전국에 설치되어 있는 정압 설비 라이브러리 구축을 위한 서비스를 개발해야 한다. 도시가스 디지털 트윈을 위한 실제 설비 객체를 가상의 3차원 객체로 동일하게 제작하기 위해 객체에 대해 BIM(Building Information Modeling) LOD(Level of Development) 400 또는 500 수준의 3D 모델링 품질을 확보함으로써 디지털 트윈 구축에 요구되는 사실적 형상 정보 제공의 목적을 달성할 수 있다. 본 고에서는 디지털 트윈 구축에서 가시화를 위한 3D 모델링을 폴리곤 모델링 방식으로 구현할 때 실시간 렌더링 성능 최적화를 위해 BIM LOD 400, 500에 적합한 수준 의 품질을 제안하고자 한다.

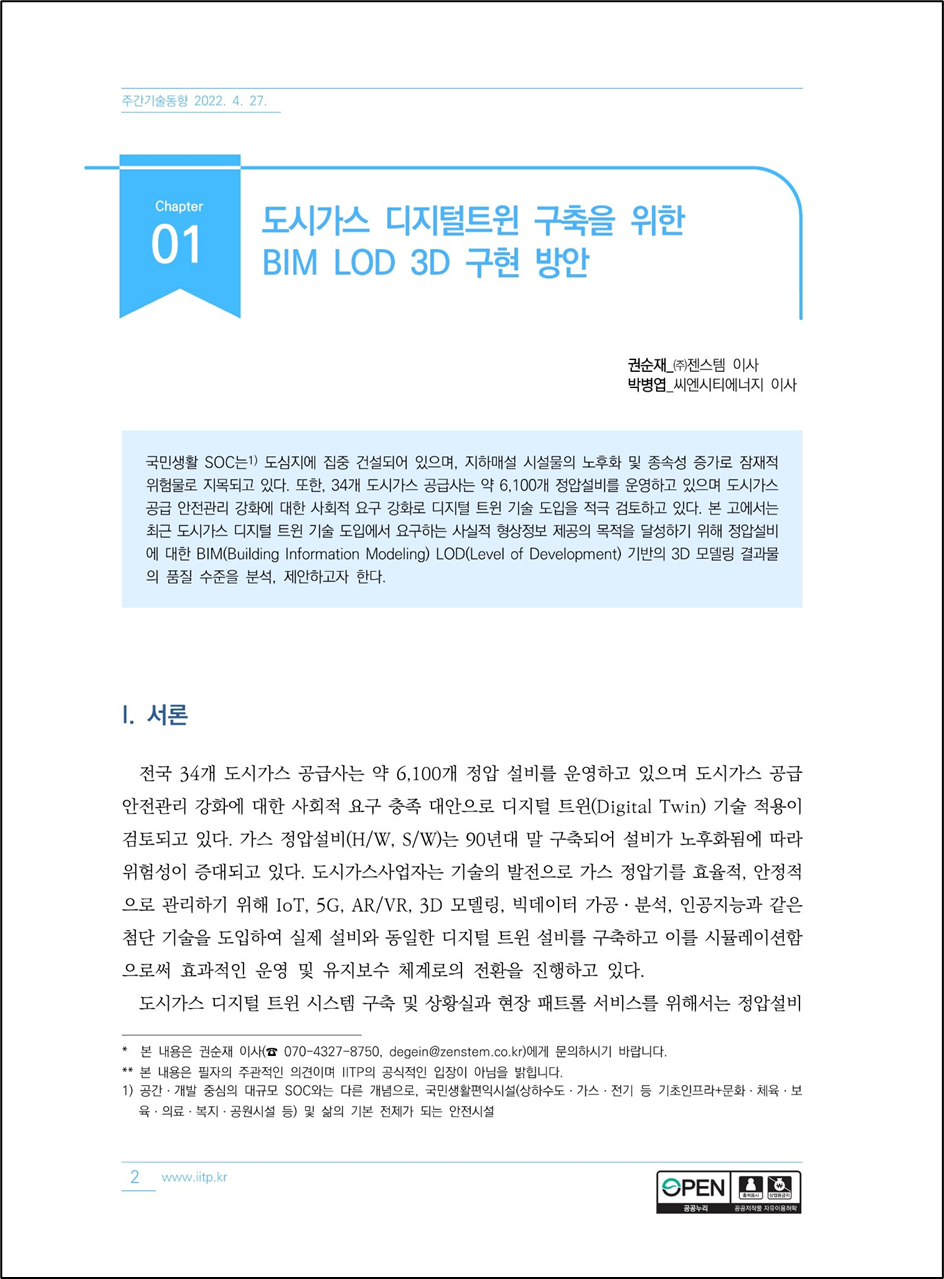

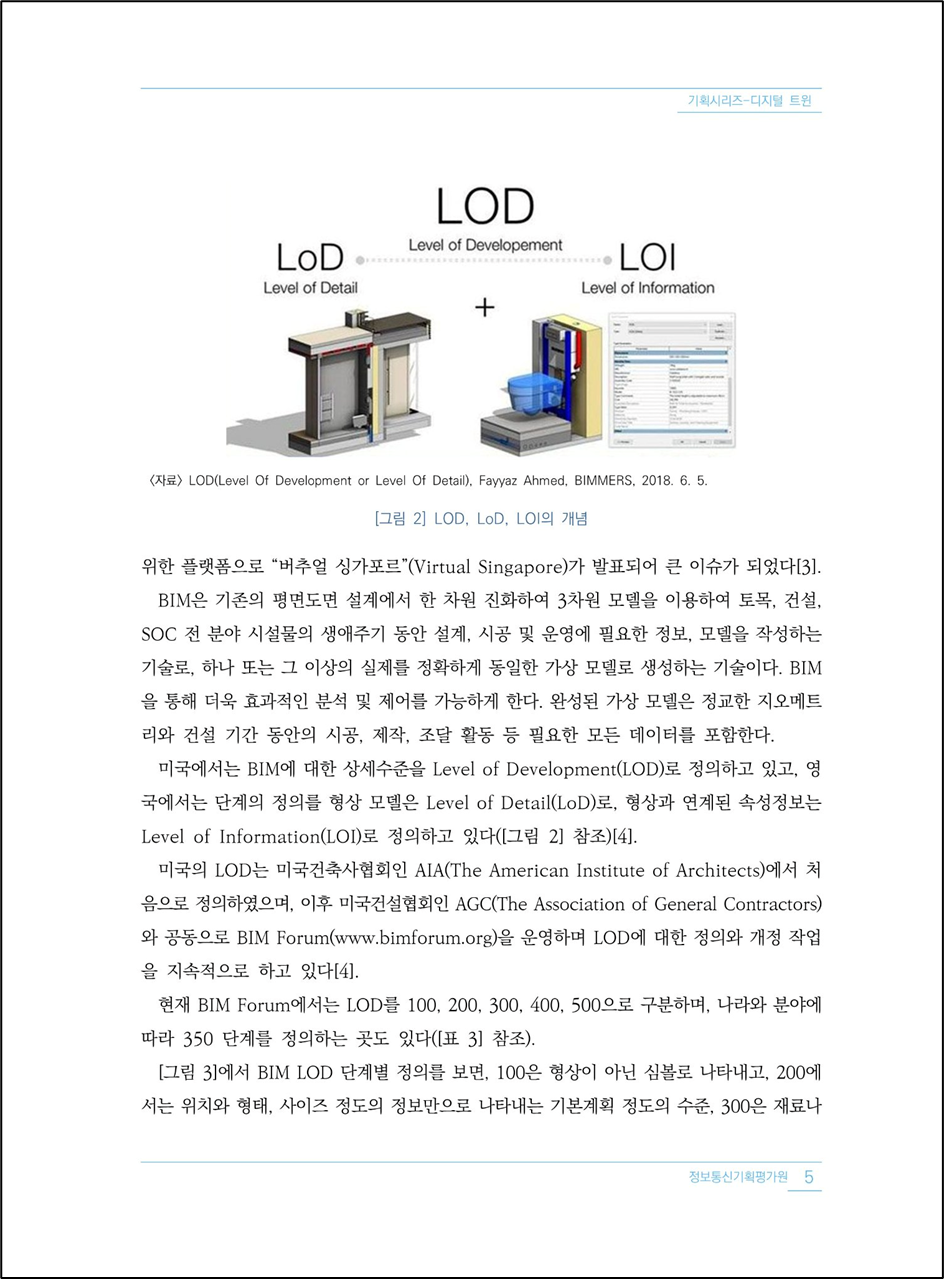

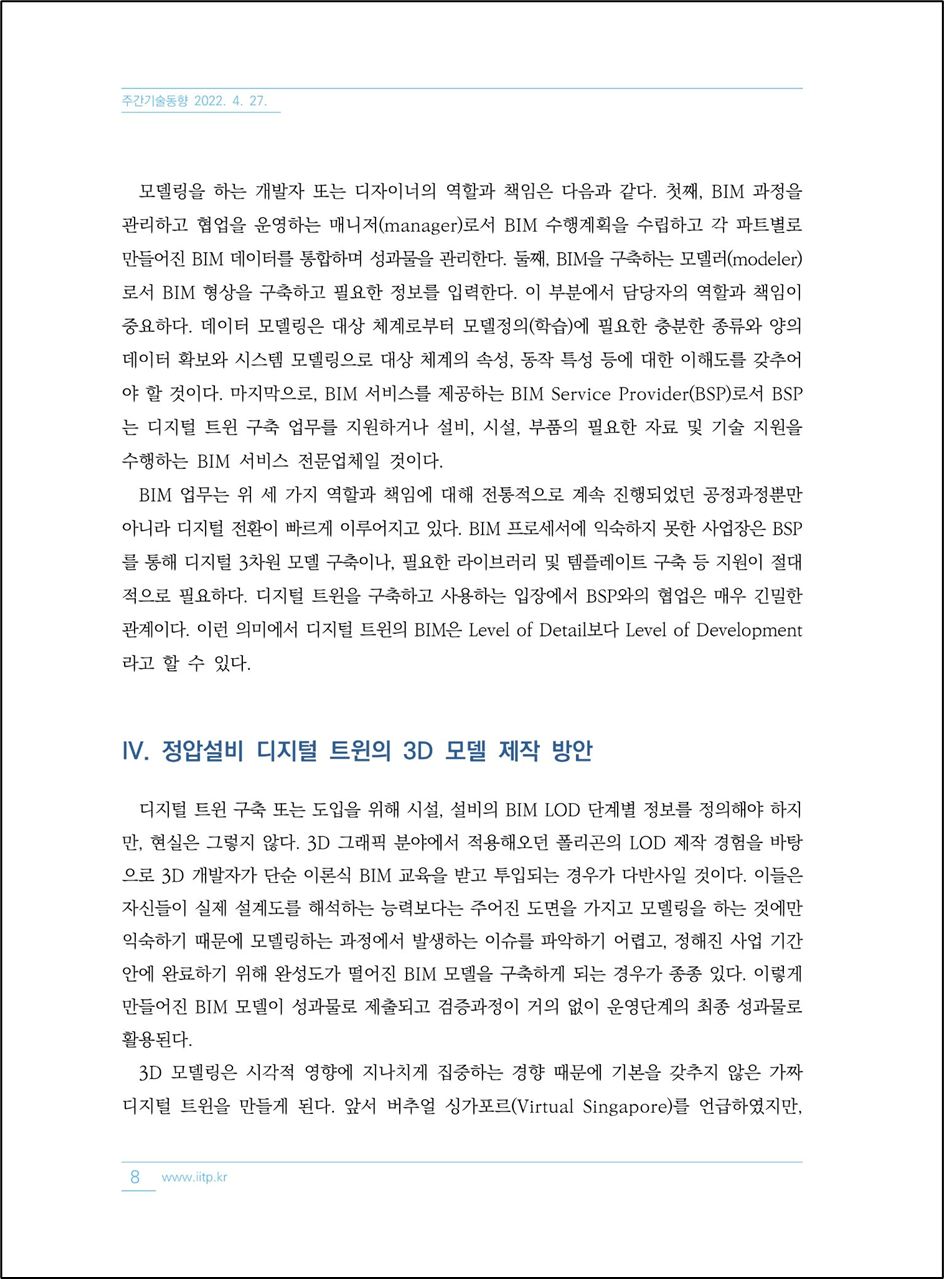

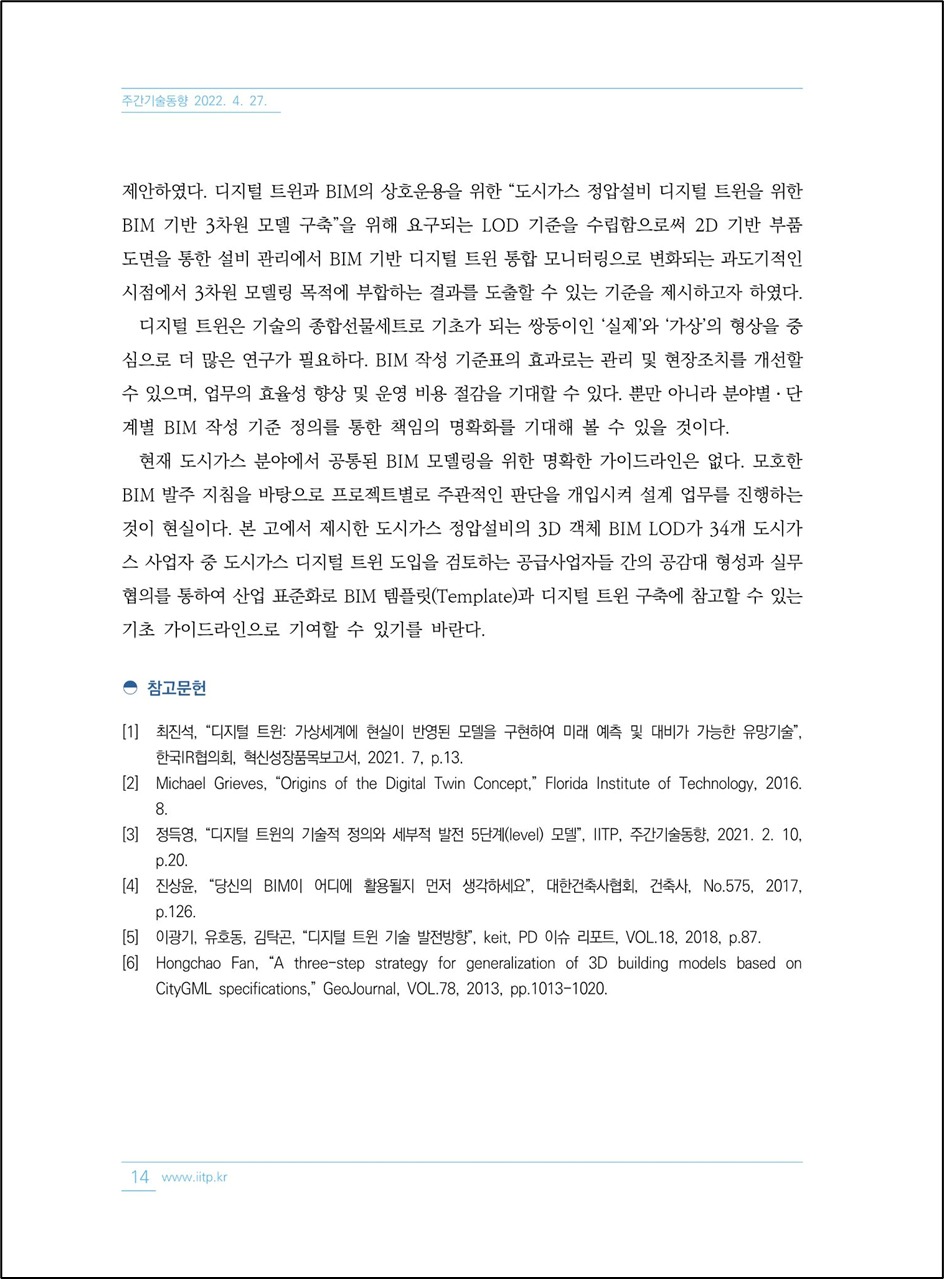

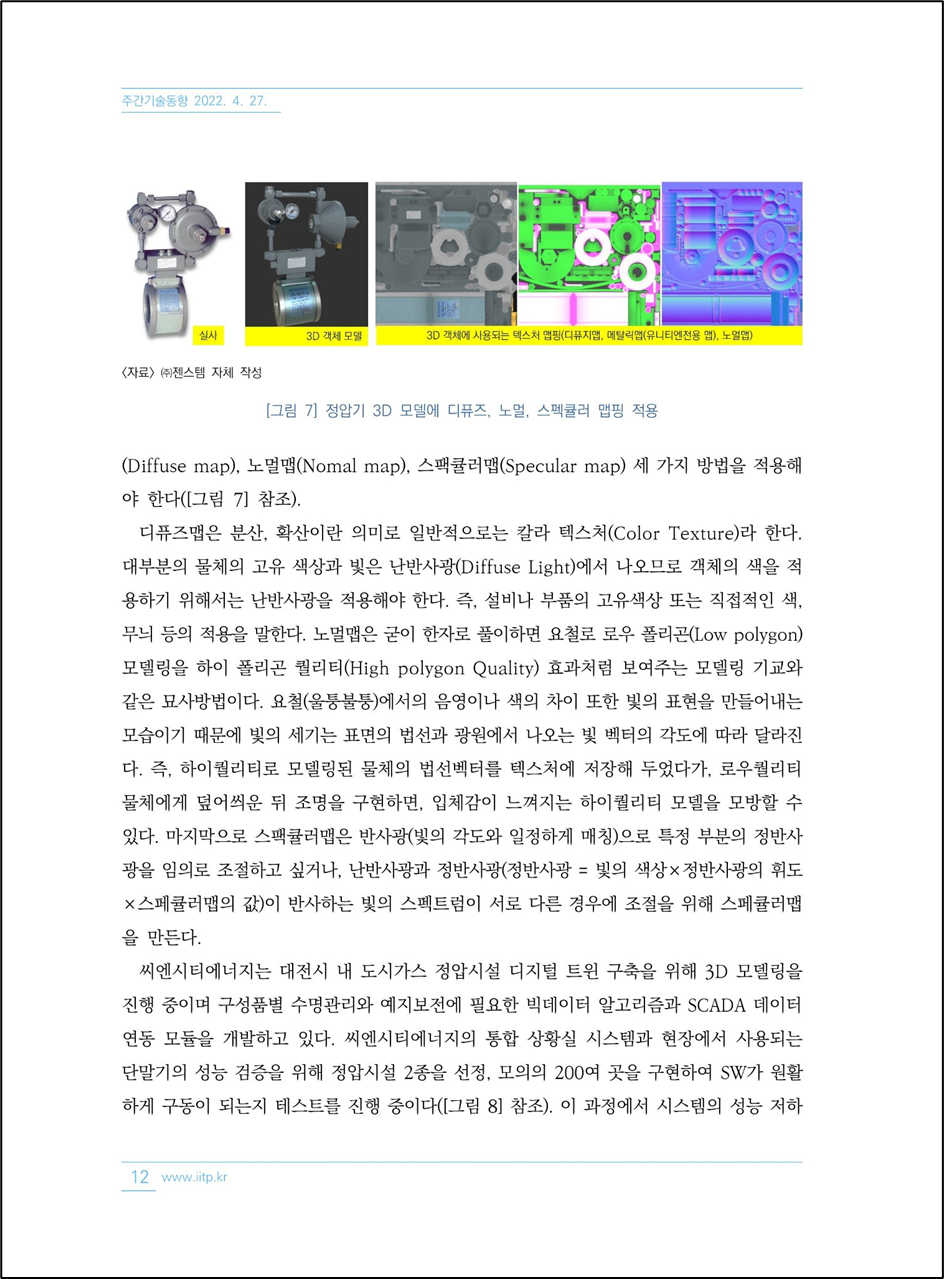

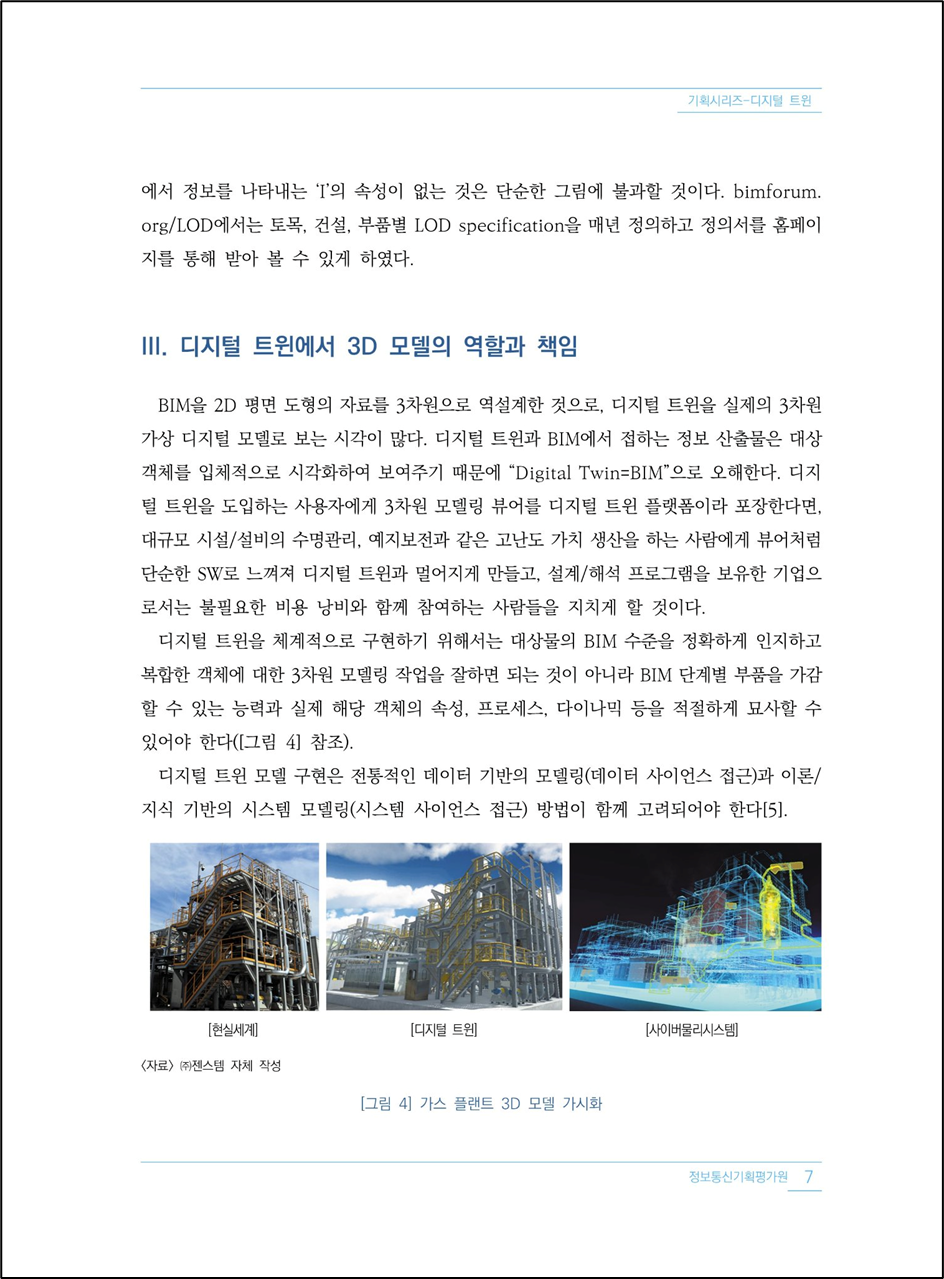

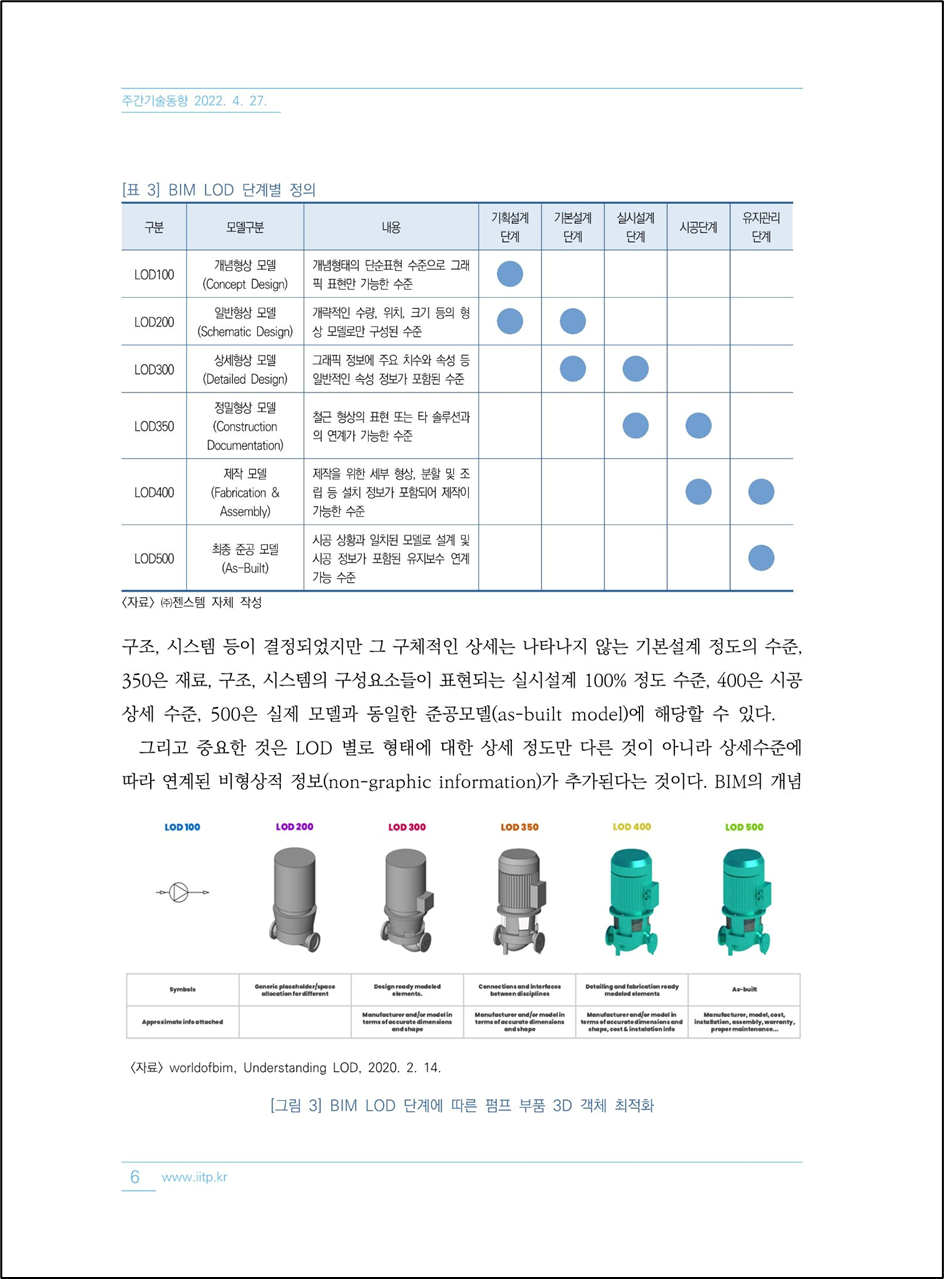

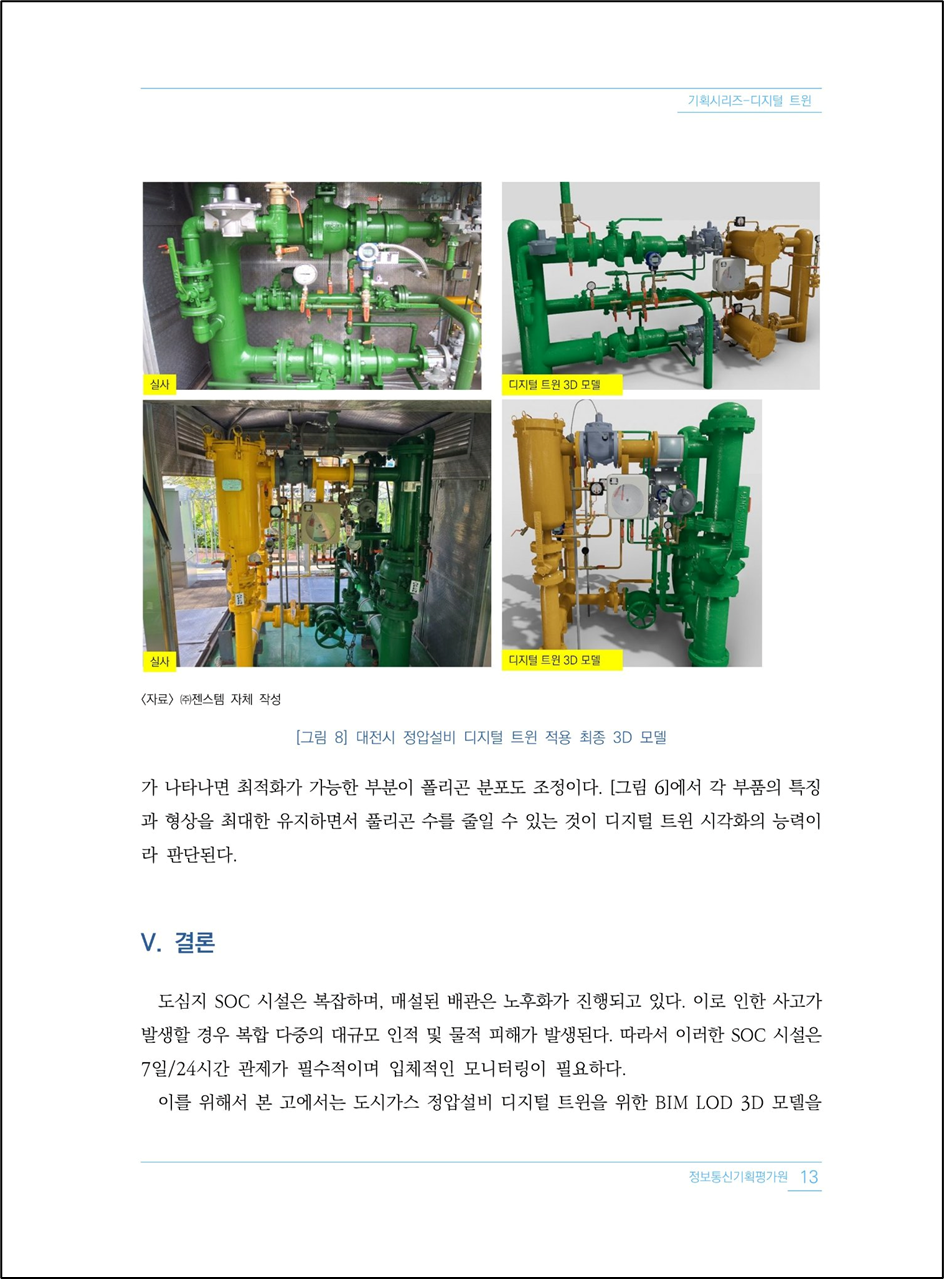

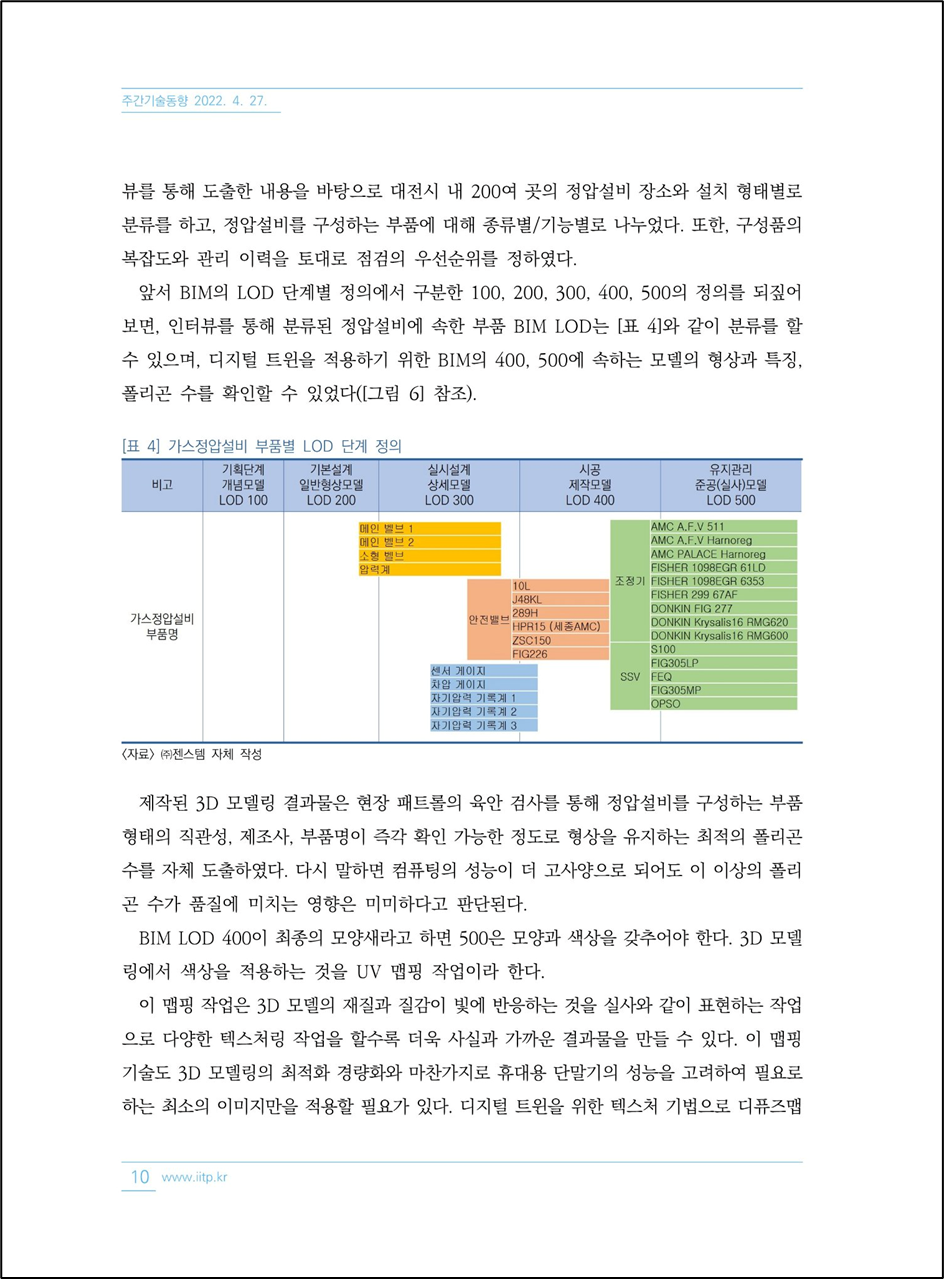

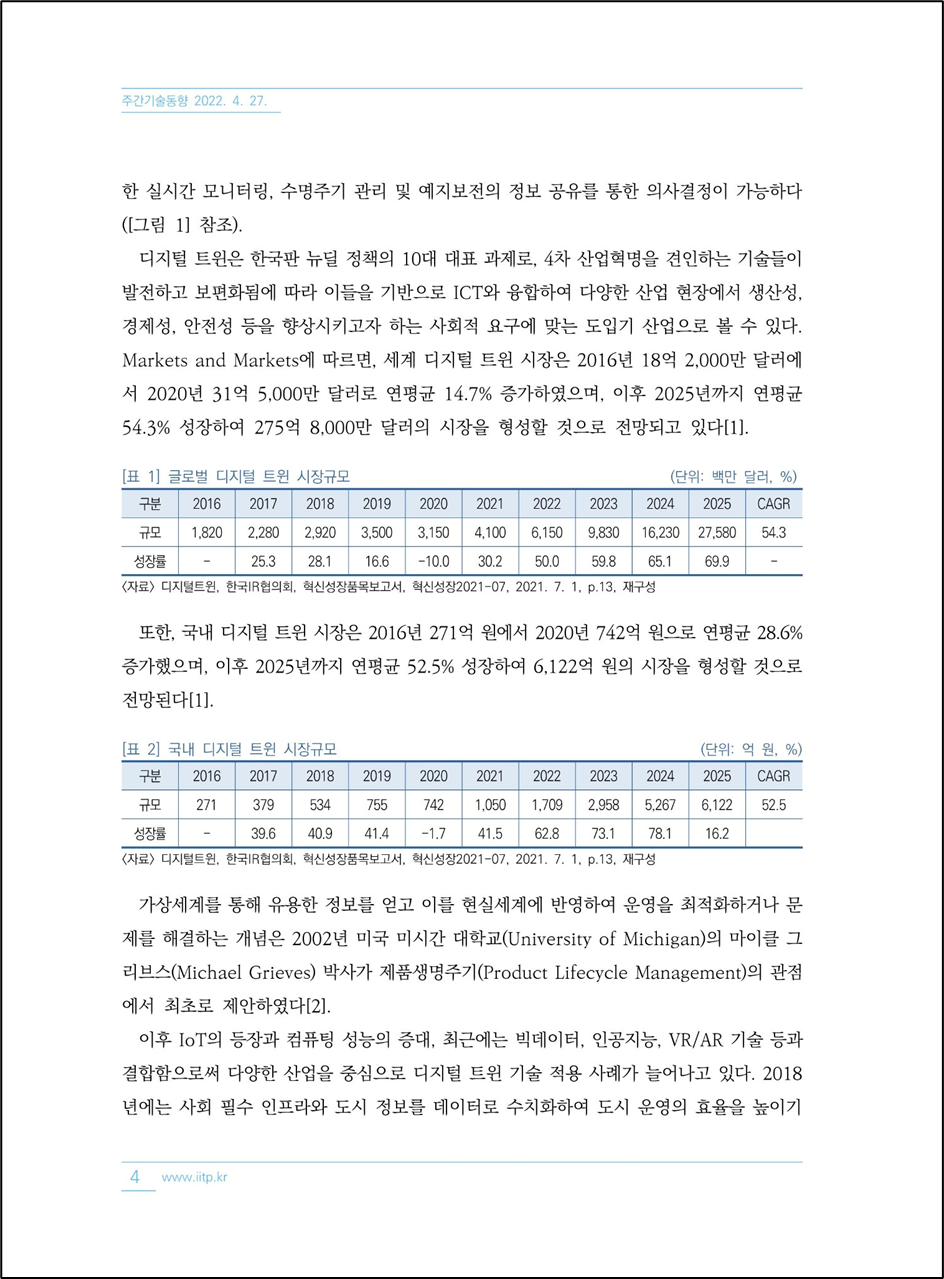

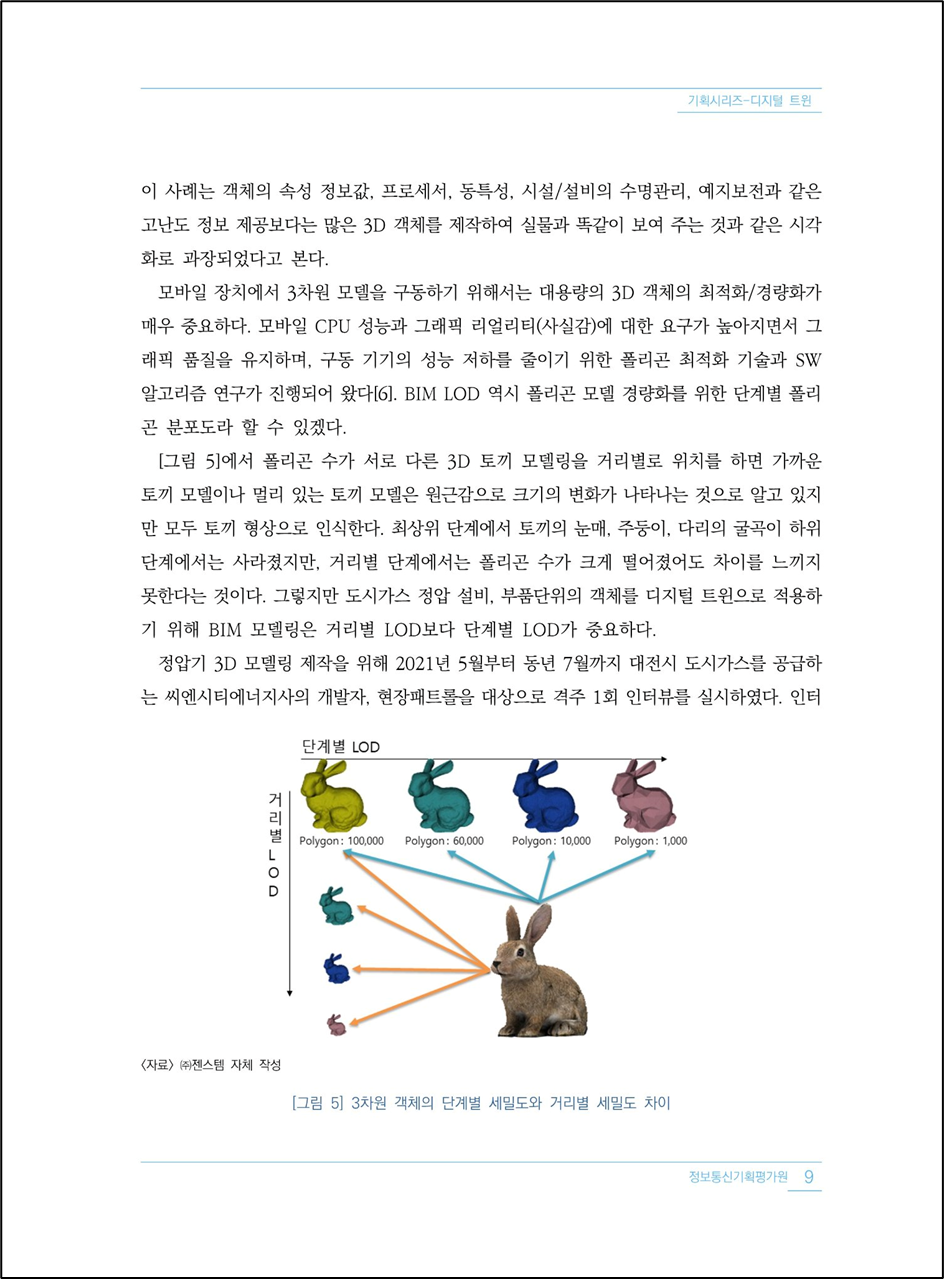

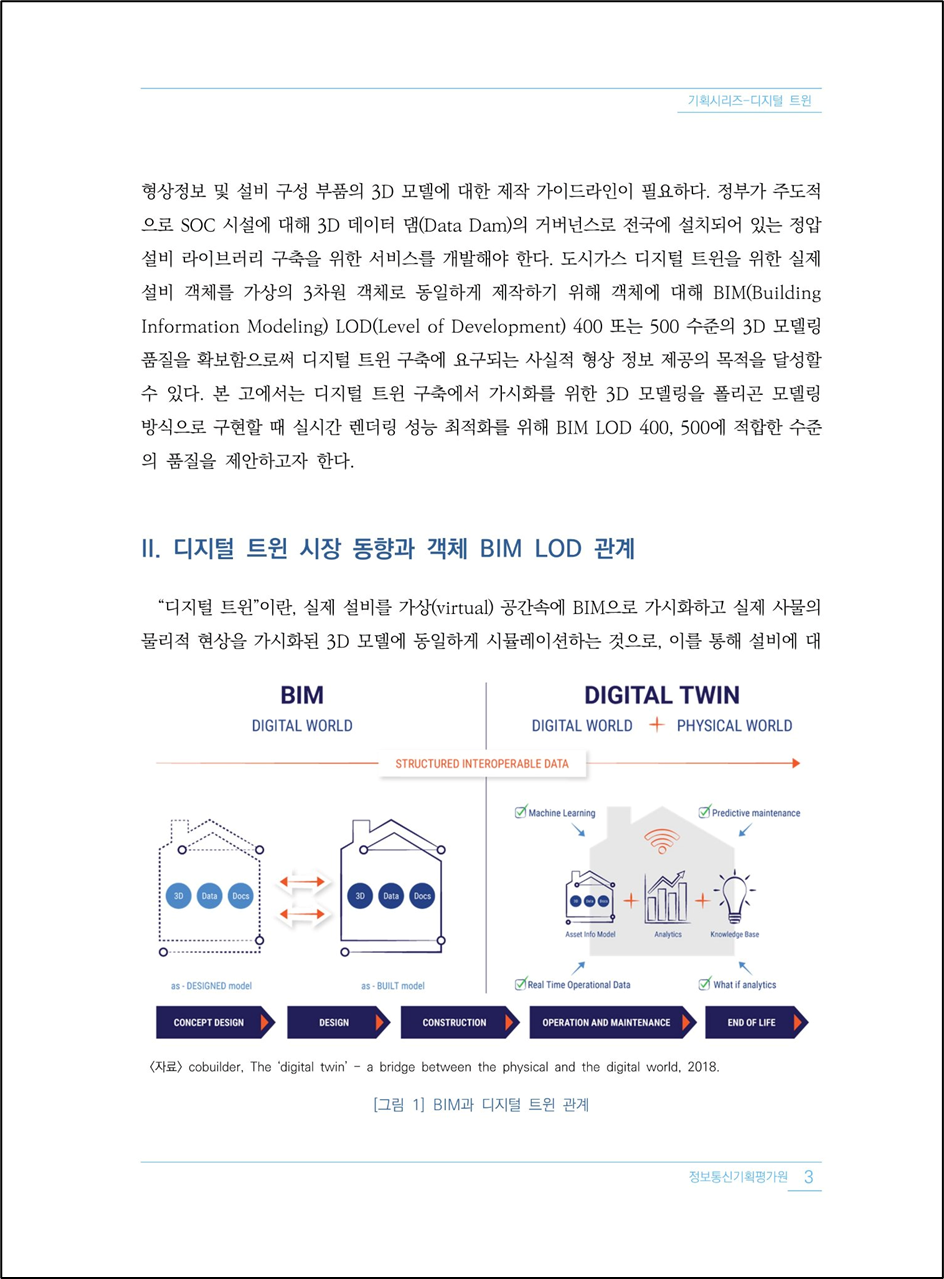

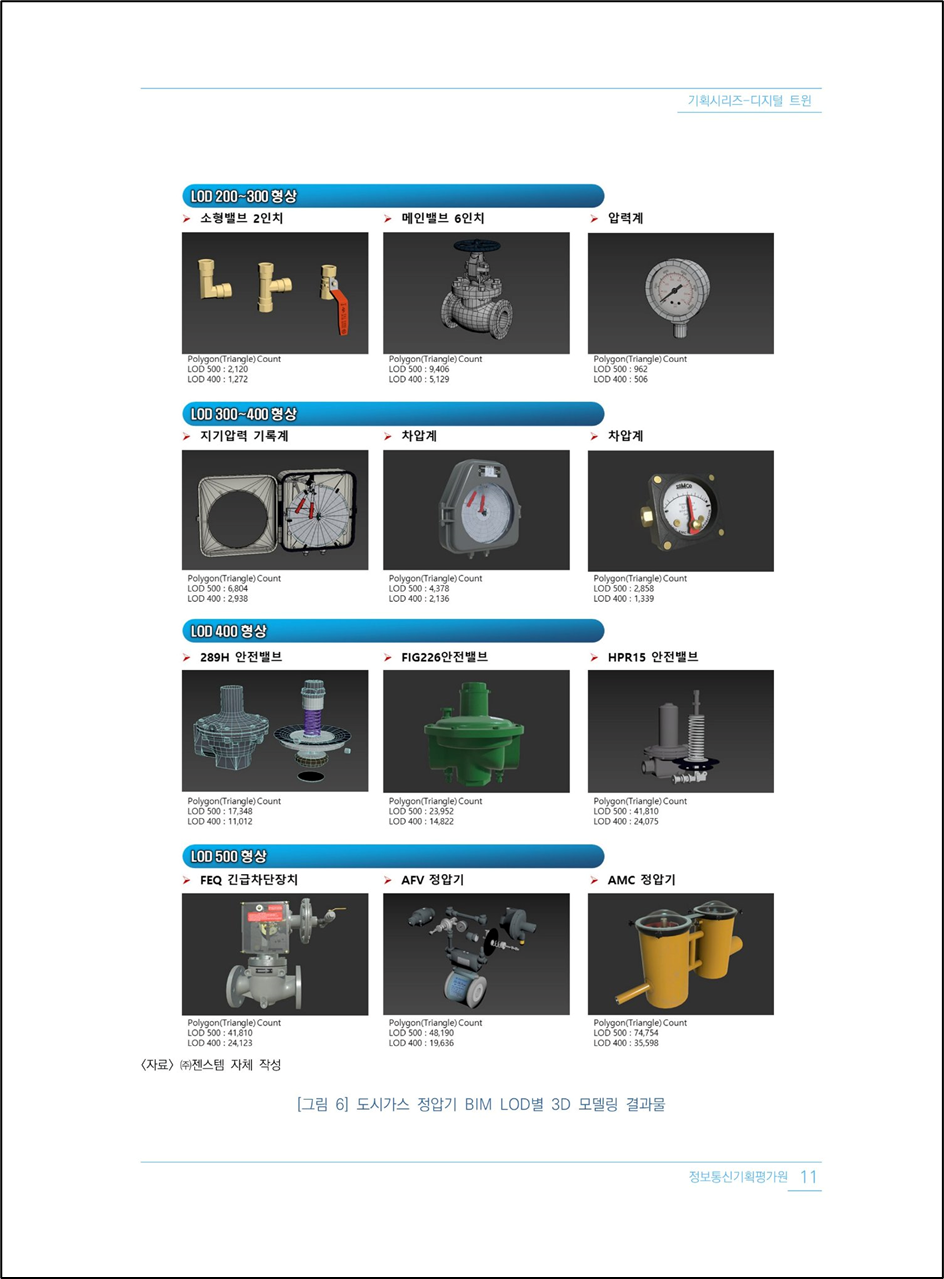

갑자기 사이트가 불안정하여 다운로드가 되지 않아 일단 캡쳐해서 올려두고 나중에 정상화되면 확인 후 수정하겠습니다.
