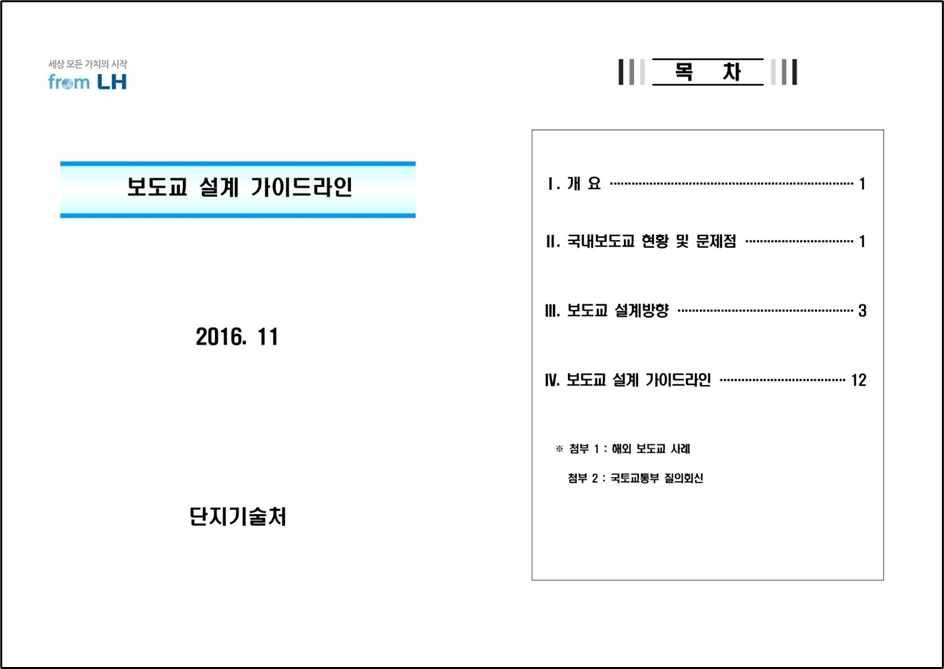

• 제목 : 보도교 설계 가이드라인
• 발행 : 2016. 11
• 형식 : pdf, 33 page
• 제작 : LH 단지기술처
• 출처 : BRITEC 홈페이지
• 링크 : 원문 다운로드 하기

브리텍





반응형



• 주요내용

1. 개요

□ 보도교는 현재 별도의 설계기준이 없어 「도로교 설계기준」,「도로의 구조 시설기준에 관한 규칙」, 「시설물 설계 및 시공편람(서울시)」을 준용하여 설계가 되고 있는 실정임



□ 따라서, LH 보도교의 발주사례 자료 분석을 통해 과다설계 요인 분석을 하고, 보도교 설계의 일반사항, 하중의 종류, 진동 등에 관한 가이드라인을 수립하고자 함



* 보도교 : 본 가이드라인에서는 보도교 뿐 아니라 보도육교도 포함.





2. 국내보도교 현황 및 문제점

□ 일반적으로 차도교와 비교하여 보도교에서 기대할 수 있는 가볍고 경쾌함보다는 일반 차도교에서 느껴지는 비슷한 감흥을 주는 과다 설계 교량의 사례가 빈번이 발생



□ 조형미를 높이기 위해서 외장재를 추가하거나 새롭게 조형적 요소를 추가하여 미학적 개선 측면에서 긍정적 효과를 줄수 있지만, 세장미를 반감시켜 과다설계로 여겨짐



□ 과다한 외장재와 조형재 요소는 추가하중 발생, 시공비 증가로 이어지므로 과다한 외장재 사용보다는 구조미학적 설계* 접근법을 이용하여 구조단면형식 변화를 시켜 전체적 보도교 형태미를 질적으로 높여 과다설계를 예방할 필요가 있음



* 구조미학적 설계 :구조형태 자체에서 디자인 요소를 찾아내서 미학적 설계를 수행하는 것으로, 구조시스템에 장식적으로 추가되어 발생 할 수 있는 군더더기를 최소화한 세련된 구조형태를 살릴 수 있음
