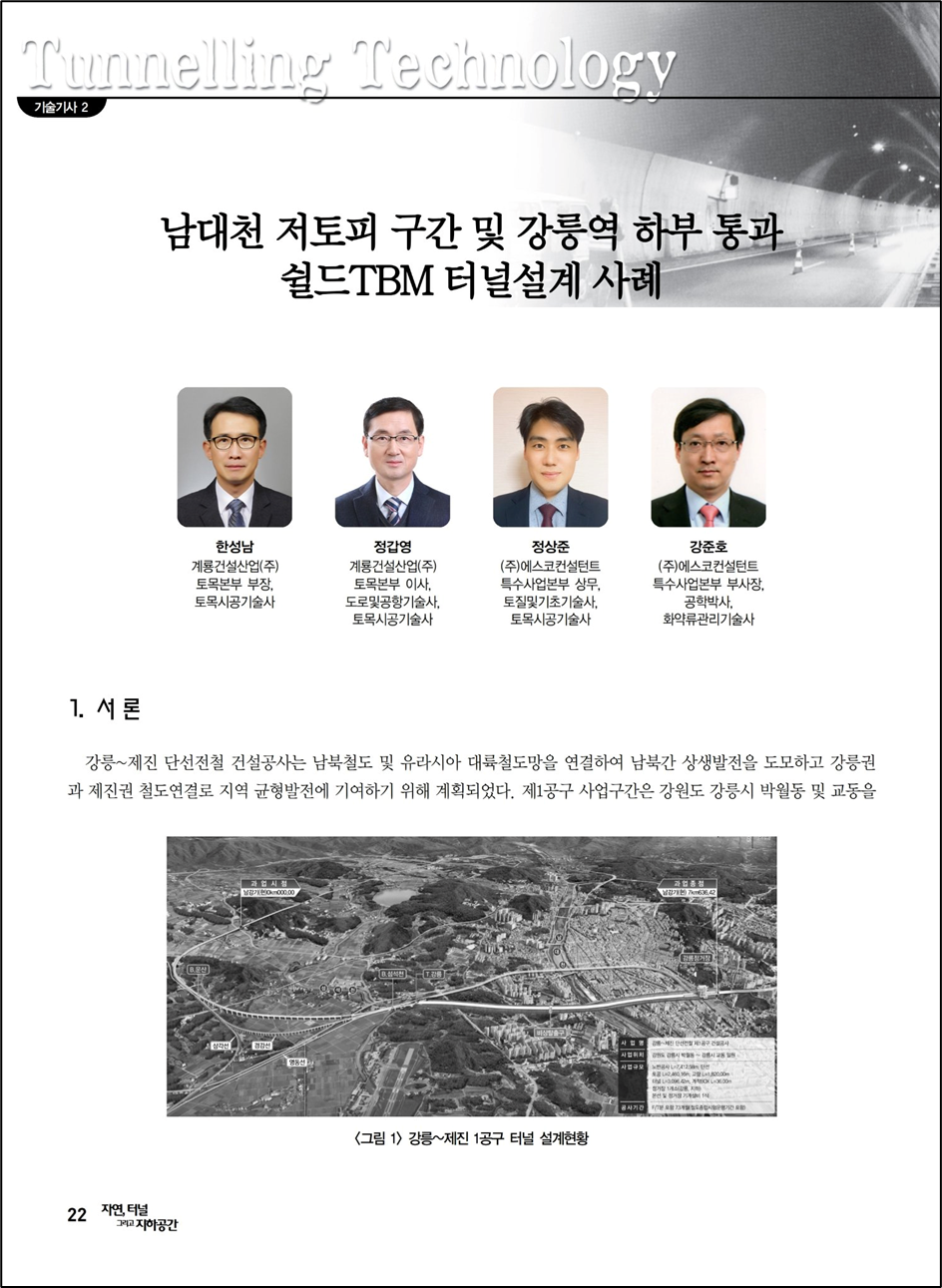

• 제목 : 남대천 저토피 구간 및 강릉역 하부 통과 쉴드TBM 터널설계 사례
• 발행 : 2022. 3. 21
• 형식 : pdf, 7 page
• 출처 : 한국터널지하공간학회
• 링크 : 원문 다운로드 하기

남대천 저토피 구간 및 강릉역 하부 통과 쉴드TBM 터널설계 사례 -Magazine of korean Tunnelling and Unde



반응형



• 주요내용

1. 서론

강릉~제진 단선전철 건설공사는 남북철도 및 유라시아 대륙철도망을 연결하여 남북간 상생발전을 도모하고 강릉권 과 제진권 철도연결로 지역 균형발전에 기여하기 위해 계획되었다. 제1공구 사업구간은 강원도 강릉시 박월동 및 교동을 통과하며 강릉도심 및 남대천 통과구간은 쉴드TBM터널로 계획하였고 강릉역 하부통과 구간은 2Arch터널로 계획하였다. 본 기술기사에서는 하천 하부를 저토피로 통과하는 쉴드TBM터널과 기존 정거장 직하부를 근접 통과하는 2Arch터널 계획시 본 설계에서 검토한 사항에 대하여 기술하고자 한다.



2. 주요현황

강릉터널은 쉴드TBM 2,654m와 2Arch 및 확폭터널로 구성된 정거장터널 442m(개착정거장 포함)로 계획하였다. 남 대천, 강릉역 및 도심지를 통과하는 사업 노선으로 지층이 대부분 퇴적층, 풍화토 및 풍화암으로 이뤄졌으며 특히 남대 천 하부구간은 호박돌층을 통과하게 되므로 이를 고려한 터널 굴착 및 보강방안이 요구되었다.



쉴드TBM터널 단면은 국내 관련기준을 비롯하여 철도 설계, 시공사례 및 터널 배수체계 개선(안)을 검토하여 설계에 반영하였으며 건축한계를 준수하면서 안정성, 시공성 및 유지관리 편의성 등을 고려하였으며, 궤도, 전차선, 전력, 신호 및 통신 등 시스템 분야와의 인터페이스를 고려하여 굴착직경 9.00m, 세그먼트 외경 8.65m의 단면으로 계획하였다. 또한 정거장터널은 시공성과 유지관리 편의성을 고려하여 단면 개수를 최소화한 통합단면으로 계획하였으며, 인버트를 전구간 설치하여 터널 및 궤도 안정성을 향상시켰다.
