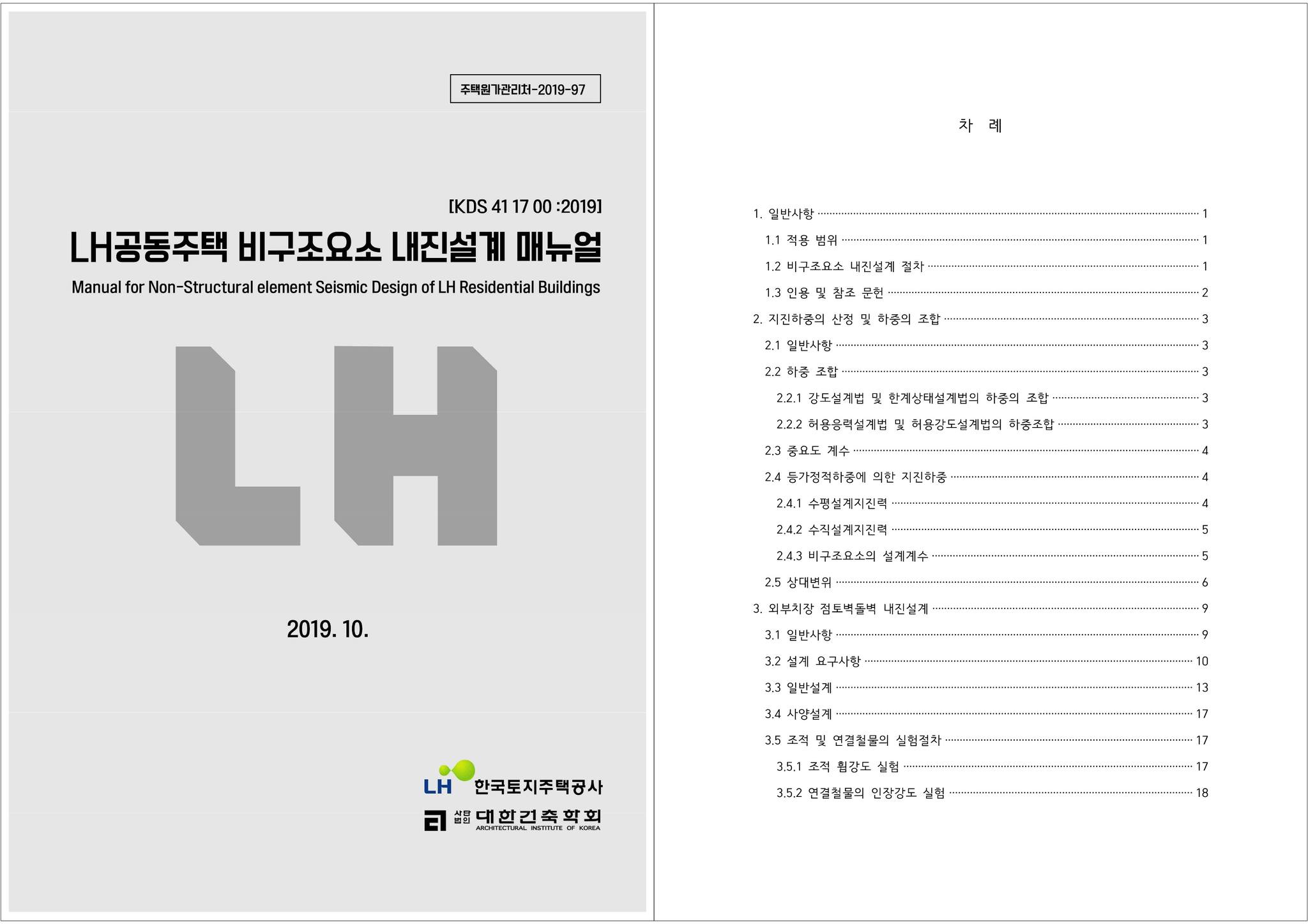

제목 : LH공동주택 비구조요소 내진설계 매뉴얼 및 예제집

발행 : 2019. 10.

형식 : pdf 62+68 page

제작 : LH한국토지주택공사, 대한건축학회

출처 : 한국패시브건축협회

자료 다운로드 : LH비구조요소내진설계매뉴얼

LH비구조요소내진설계매뉴얼.pdf

1.82MB

자료 다운로드 : LH비구조요소내진설계예제집

LH비구조요소내진설계예제집.pdf

1.17MB





반응형



주요 내용



[KDS 41 17 00 건축물 내진설계기준]에 따라, 비구조요소의 내진설계가 의무화



1. 일반사항

1.1 적용 범위
1) 이 매뉴얼은 LH가 설계하는 공동주택 및 일반 건축물에 설치되는 비구조요소인 외부치장 점토벽돌벽,
외부치장 석재벽, 그리고 필로티 등 피난경로에 시공되는 콘크리트 벽돌벽의 내진설계에 적용한다. 콘
크리트 벽돌벽의 경우 면외방향 지진력을 받은 경우에 한한다.
2) 이 매뉴얼은 국토교통부 고시 제2019-117호“｢건축구조기준｣ 일부개정(안) (수정안)”에 따른 “KDS 41
17 00 : 2019 건축물 내진설계기준”을 바탕으로 작성되었으며, 이 매뉴얼에 명시되지 않은 부분은 건
축구조기준 및 공인된 설계기준을 따른다.
3) 이 매뉴얼의 일반설계나 사양설계 조항과 일치하지 않더라도 내진설계책임구조기술자가 일반설계나 사
양설계 조항의 취지에 비추어 동등수준 이상의 성능이 발휘된다고 판단하는 경우에는 설계에 반영할 수
있다. 내진설계 책임구조기술자의 정의는 KDS 41 17 00에 따른다.

1.2 비구조요소 내진설계 절차
1) 국토교통부령에 따라 건축물의 구조안전 및 내진설계 확인서 작성 시에는 시공단계에서 확인이 필요한
비구조요소를 기재하여야 한다.
2) 비구조요소의 내진설계는 비구조요소 계획 확정시점 및 설계 책임여부에 따라서 건축물 설계단계 또는
건축물 시공단계에서 수행할 수 있다.
3) 비구조요소의 내진설계 시점과는 무관하게 비구조요소의 시공 전 책임기술자나 감독관에 의한 비구조요
소의 유형별 시공상세도에 대한 확인이 필요하다.



1.3 인용 및 참조 문헌
1) KDS 41 10 05 : 2019 건축구조기준 총칙
2) KDS 41 10 15 : 2019 건축구조기준 설계하중
3) KDS 41 17 00 : 2019 건축물 내진설계기준
4) LH 공사시방서 – 건축공사, 2016



2. 지진하중의 산정 및 하중의 조합

2.1 일반사항
1) 이 매뉴얼에서는 건축구조기준에 명시된 강도설계법과 허용응력(강도)설계법에 대한 하중조합을 고려한
다.

2.2 하중 조합
2.2.1 강도설계법 및 한계상태설계법의 하중의 조합

1) 1.2D + 1.0E + 1.0L
2) 0.9D + 1.0E
E는 수평설계지진력과 수직설계지진력을 모두 고려한 지진하중을 의미하며, D는 고정하중, L은 활하중을 의
미한다.

2.2.2 허용응력설계법 및 허용강도설계법의 하중조합
1) 1.0D + 0.7E
2) 1.0D + 0.75x0.7E + 0.75L
3) 0.6D + 0.7E
단, 건축구조기준에 따라 변형을 검토하는 경우 지진하중에 하중계수 0.7을 곱하지 않고 산정하여야 한다.
