BIM 용어 사전 - IFC

여의도 IFC몰 (International Finance Center Mall) 얘기가 아닙니다. IFC(Industry Foundation Classes)는 중립적이고 개방적인 CAD 데이터 모델의 파일 ​​형식입니다. BIM의 데이터를 유통시키기 위한 파일 형식입니다.



IFC는 PDF, PPT 등과 같은 확장자 중 하나

Open BIM 환경에 기여한 파일 형식

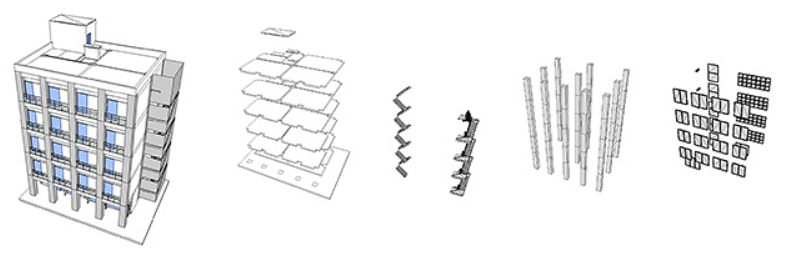

BIM 모델은 건설에 사용되는 실제 구성 요소(벽, 기둥, 창문, 문, 계단 등)를 컴퓨터에 재현하고 구성합니다. IFC는 이러한 각 구성 요소에 대한 정보를 보유하고 소프트웨어 간의 데이터 공유를 용이하게 합니다. CAD에서의 도면 요소는 도형 객체로서의 정보만을 가지지만, BIM에 있어서의 IFC는 입체적인 도형 표현과 속성 정보를 겸하고 있습니다. IFC에 속성 정보도 포함하여 데이터를 유통시킴으로써 건축물과 토목 구조물의 3D 데이터의 교환을 가능하게 하고 있습니다.

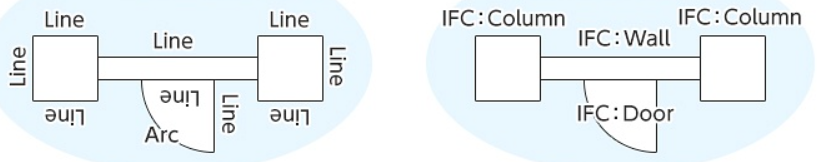

아래 그림에서 처럼 왼쪽의 일반적인 CAD 도면은 라인과 아크 등 객체 정보만 가지고 있지만, 오른쪽의 IFC는 객체 정보에 기둥, 벽, 문 등의 속성 정보를 데이터 형식으로 포함하고 있습니다.





IFC 모델에서 어떤 정보를 전달할 수 있는가?

IFC 모델은 3D 데이터이기 때문에 당연히 형상에 관한 정보(면적·체적이나 무게 중심 위치 등)를 보유하고 있습니다.

건물 전체의 데이터로서는 다음의 정보를 전할 수 있습니다.

• 건축 정보(프로젝트, 부지, 건물, 층, 요소)
• 요소 유형(벽, 슬래브, 기둥, 보, 지붕, 계단, 구역)
• 기하학
• 레이어 시스템
• 표준 및 (응용 프로그램 종속) 사용자 정의 IFC 속성(재질, 색상, 단면, 방화 등)
• 연결 등

개별 건축 컴포넌트가 가지는 정보에 대해서도 소프트를 통해 전해집니다. 기기 정보 등도 추가할 수 있기 때문에 건물의 준공 후에 유지 관리에도 활용할 수 있게 됩니다.

IFC 데이터를 확인할 수 있는 뷰어는?

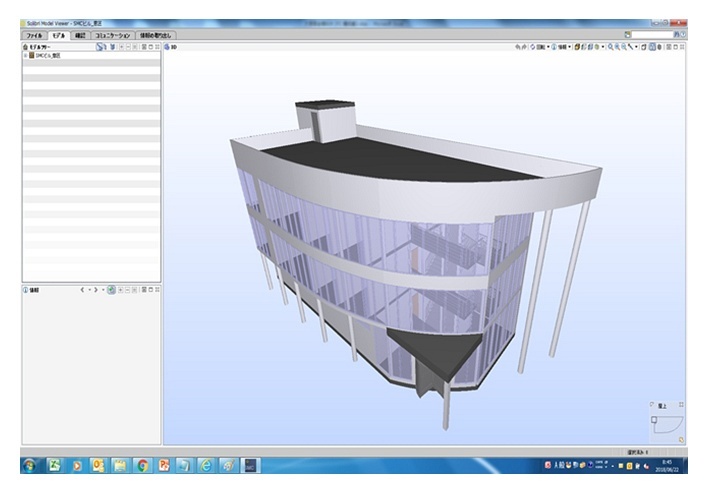

IFC는 Autodeks Revit이나 Archicad와 같은 BIM 도구가 없어도 뷰어가 있으면 데이터의 구성과 모양을 확인할 수 있습니다.

무료 BIM 뷰어

• BIM VISION



IFC의 변천과 향후의 전개

IFC는 다음과 같이 수많은 릴리스(버전)를 거쳐 BIM 데이터 표준으로 완성도를 올려 왔습니다. 건축·건설 업계에서의 데이터 표준으로서 확립해 왔습니다. 2013년 3월에 정식의 국제 표준 IS0 16739:2013로서 발행된 것으로 업계 표준으로부터 국제 표준의 규격이 되었습니다. 현재 국내에서 IFC는 단일 벤더나 벤더 그룹이 아닌 비영리 단체인 building SMART에 의해 관리되고 있습니다.

IFC Release 1.0	1997년 1월	파일럿 버전
IFC Release 1.5.1	1998년 7월	개량판
IFC Release 2.0	1999년 4월	실증실험 본격화
IFC 2×	2000년 10월	현재의 IFC2×3 및 IFC4의 원형이 되는 버젼
IFC 2×2	2003년 5월	설비·구조 분야의 데이터 모델을 확장
ISO/PAS 16739	2005년 10월	준 ISO 규격
IFC 2×3	2005년 12월	현재 BIM 애플리케이션에 채택된 버전
IFC2×4	2008년 봄	국제표준(ISO)화 작업을 IFC2×4(나중에 IFC4로 개명)로 개시
IFC4 Official Release	2013년 3월	－
ISO 16739:2013	2013년 3월	－

* 2013년 이후는 인프라 분야에 대한 IFC 사양을 책정



BIM 소프트웨어의 IFC 대응 상황

각 BIM 주요 소프트웨어의 IFC 대응 상황은 다음과 같습니다(2018년 현재).

Autodesk Revit	가져오기: IFC4, IFC2×3, IFC2×2, IFC2×에 대한 International Alliance for Interoperability (IAI) 데이터 교환 표준 내보내기: IFC4, IFC2×3, IFC2×2
Archicad	IFC2×3, IFC4
VectorWorks	가져오기: IFC2×2, IFC2×3 내보내기: IFC2×2, IFC2×3, IFC4
FlowDesigner	IFC2×3
SAVE-건축	IFC2×3(가져오기만)
SAVE - 주택	IFC2×3(가져오기만)
ASCAL	IFC2×3(가져오기만)
ASTIM	IFC2×3(가져오기만)

2018년 이후 조사는 좀 더 알아보고 업데이트하겠습니다.
