BIM 용어 사전 - LOD

LOD

각 설계 단계 별 세부 사항은 무엇을 기준으로 할지 정하는 것을 말합니다. 설계 단계마다 요구되는 도면의 상세화의 정도가 다르듯이 BIM 모델도 설계 단계에 따라 또는 건축 프로젝트의 진행 상태에 따라 요구되는 상세도가 다릅니다. 필요한 모델의 상세도 및 정보를 상세도 수준(Level Of Detail 또는 Level Of Development)로 규정함으로써 설계자가 프로젝트를 원활하게 진행할 수 있게 됩니다.

건축 프로젝트의 단계별 LOD

설계, 시공, 유지관리 등 각 단계에서 요구되는 BIM 모델의 LOD는 다릅니다. 모델의 상세도와 정보의 상세도로 나누어 생각해 보면, 모델 데이터는 유지관리에서 설계·시공 정도의 상세도는 필요 없으므로 라이프 사이클 전체에서의 관리 데이터에 대해서는 필요에 따라 편집이 필요합니다.

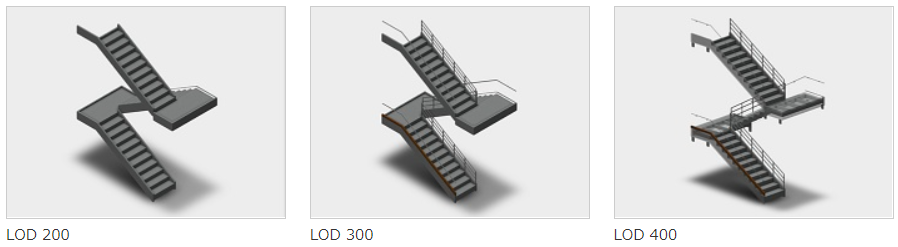

각 건축 요소의 확장성과 LOD

CAD 소프트웨어의 제약 및 설계 단계별 LOD

각 건축 요소(Revit에서는 패밀리)의 파라미터가 시공 단계까지 표현할 수 있을 만큼의 파라미터가 없는 경우가 있습니다. 그 경우에는 아무리 높은 LOD 레벨까지 표현하고 싶어도 표현할 수 없습니다. 각 설계 단계에서 건축 요소의 LOD를 관리할 수 ​​있도록 미국 건축가 협회 (AIA)에서는 각 요소의 LOD를 설명하기 위한 "모델 요소 테이블"이 AIA의 BIM 의정서 (E202-2013)에서 채택되어 있습니다. 모델 요소 테이블은 테이블 형식으로 표시되며 각 설계 단계에서 각 요소의 LOD 및 모델 작성자를 정할 수 있습니다.

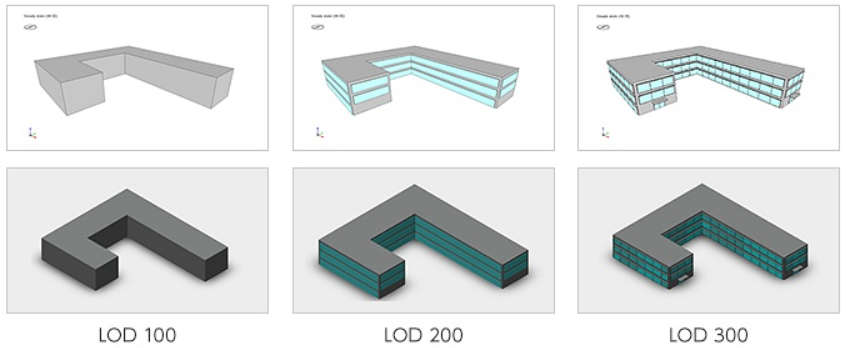

3D 설계에서 LOD

기존 설계가 진행됨에 따라 2차원 도면이 상세도를 늘려가는 것처럼 3D 모델에서도 처음부터 상세하게 작도할 필요도 결정할 필요도 없습니다. 기획 설계 단계에서 정해진 거친 설계안에서 이미지를 만들어 나가는 과정은 동일합니다. 소프트웨어의 제약을 받지 않는 디자인 단계에서의 BIM 툴도 등장하고 있으므로 구분해 나가는 것이 필요합니다.



국토교통부 BIM 기본지침의 LOD

국토교통부가 BIM으로 발주할 때 3D 모델의 설계 단계별 상세도를 정하고 있습니다. 기본설계와 실시설계에서의 BIM 모델의 상세도의 기준이 기재 되었습니다. BIM 모델의 LOD에 대해서는 "국제적으로 통용되는 BIM 모델의 상세수준으로, 형상정보와 속성 정보가 연계되어 단계를 거치면서 최종 준공(as-built) 모델로 생성 되는 수준을 의미한다." 라고 정의하고 있습니다.



설계 단계별 상세도를 결정함으로써 프로젝트 전체의 적절한 품질, 비용, 공사기간 예측이 쉬워졌습니다. 이를 통해 입찰에서 과도한 VE 제안과 과당 경쟁을 방지할 수 있습니다. 그러나 프로젝트를 원활하게 진행하는 열쇠는 사업 관리에 있습니다. 실시 설계 전후에 피크를 맞이하고 있던 설계 업무량을 기획 설계나 기본 설계 등의 단계로 전가하는 것이 예상되므로 사업 관리가 제대로 수행되지 않으면 비용면에서 손해가 발생할 수 있습니다.



분석의 LOD(상세도)

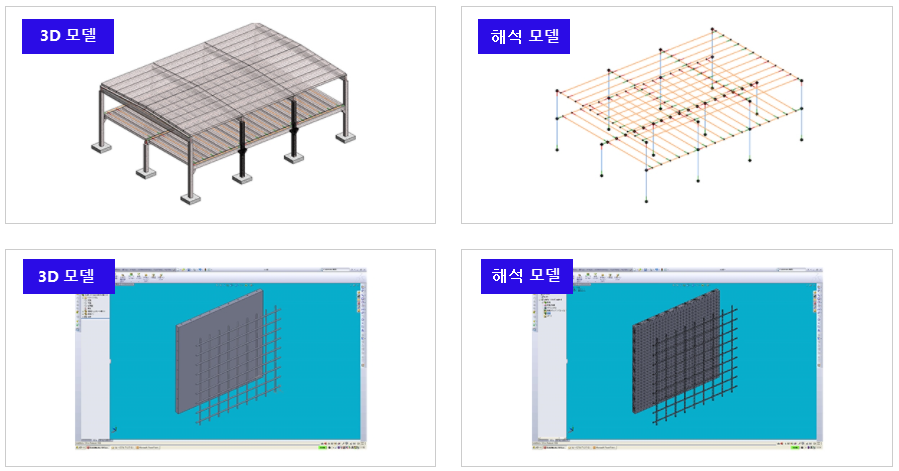

해석 모델의 작성에도 해석 대상의 모델링을 합니다. 예를 들어, 건물 전체의 지진시의 거동을 보고 싶다면 계산 효율이 높은 기둥 빔의 프레임 모델을 이용합니다. 기둥과 보의 접합부의 응력을 보고 싶다면 접합부를 3D 모델화하고 FEM으로 상세한 해석을 실시합니다. 필요한 해석 결과에 따라 다양한 모델화 기법, 해석 요소를 선정합니다.
