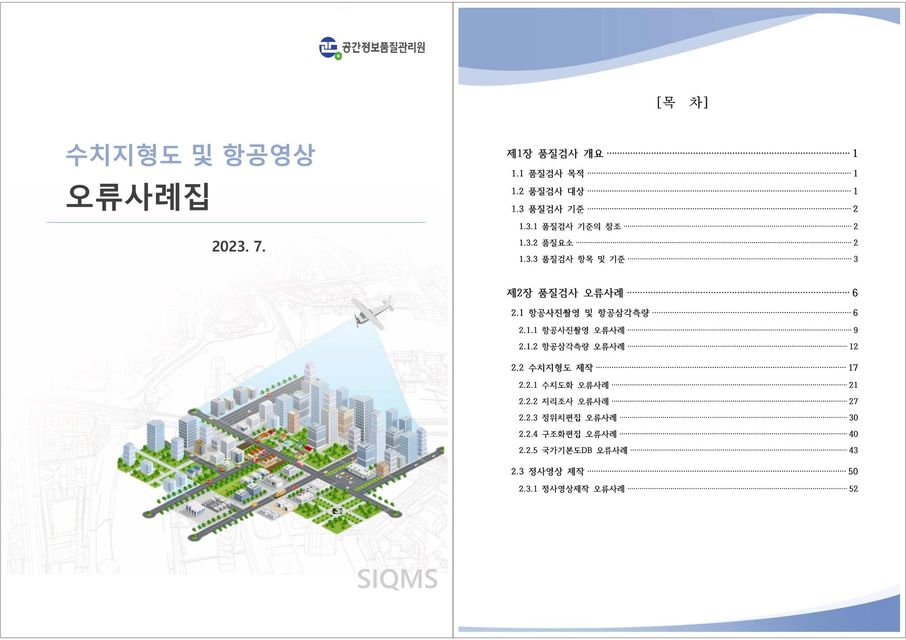

□ 제목 : 수치지형도 및 항공영상 오류사례집

□ 발행 : 2023. 7.

□ 형식 : pdf 62 page

□ 제작: 공간정보품질관리원

□ 자료 다운로드 : 수치지형도및항공영상오류사례집

수치지형도및항공영상오류사례집.pdf

9.99MB



수치지형도 및 항공영상 오류사례집



반응형





주요 내용



제1장 품질검사 개요

1.1 품질검사 목적
ㅇ수치지형도 및 항공영상 제작성과의 품질검사는 국토지리정보원의 관련 규정, 기관표준 및 작업가이드 등에서 정한 데이터 사양 및 정확성 확보 등 품질 수준의 충족 여부를 설정하고 데이터의 공유 및 교환, 응용 및 활용을 위해 요구되는 조건을 만족시키기 위함
- 수치지형도 및 항공영상의 제작 작업방법과 기준의 준수 여부 판단
- 수치지형도 및 항공영상의 공유 및 교환, 응용 및 활용을 위한 요구사항 만족 여부 판단

1.2 품질검사 대상
ㅇ항공사진측량, 국가기본도 및 1/1,000 수치지형도, 국가기본도 DB화, 정사영상 제작 등을 통해 제작되는 성과로써 작업공정별 14개 유형의 데이터가 품질검사 대상(범위)임



1.3 품질검사 기준
1.3.1 품질검사 기준의 참조
ㅇ품질검사의 기준은 국토지리정보원의 관련규정에서 정한 기본측량성과의 제작방법 및 정확도 기준, 납품성과, 품질요소 등을 기반으로 구체화

규정에서 정하지 않은 데이터 사양과 품질요소, 검증기준은 국가기본도 데이터 품질 표준(NGII-STD.2021-06), 정사영상 데이터 품질(NGII-STD.2015-8), 항공사진 데이터 품질(NGII-STD.2015-7/2020)등「국토지리정보원 기관표준」과 KS X ISO 19157 공간정보 품질표준 참조

1.3.2 품질요소
ㅇ데이터 제품의 사양이나 품질을 설명하기 위한 요소로써 기본측량 성과의 제작기준 및 목적에 부합하게 제작되었는 지를 판정하기 위해 정보완전성, 논리적 일관성, 주제정확성, 위치정확성, 시간적 품질 등을 기초로 품질기준을 정의

ㅇ품질요소는 「수치지형도 작성 작업 및 성과에 관한 규정」제16조(품질요소) 및 국토지리정보원 기관표준, 공간정보 품질표준에서 정하고 있음



1.3.3 품질검사 항목 및 기준
ㅇ데이터의 품질 요구조건을 확인하기 위한 공정별 14개 유형의 수치지형도 및 항공 영상 제작 데이터를 대상으로 품질요소에 따라 49개 품질항목의 85개 측정내용에 대하여 품질검사 수행



제2장 품질검사 오류사례

2.1 항공사진촬영 및 항공삼각측량
□ 항공사진촬영 및 항공삼각측량 성과의 품질검증 절차
ㅇ항공사진촬영 성과는 카메라 검정여부, 촬영일자 및 시간, 기준국 위치, 코스유지, 촬영각, 중복도, 사진상태 등의 순으로 품질검사 진행

ㅇ항공삼각측량 성과의 품질검증은 지상기준점의 위치정확성, 선점위치 및 기준점 배치, 연결점 및 결합점, 기준점 잔차, 최종 외부표정요소의 지상기준점 및 검사점 검사 등의 순으로 수행



□ 항공사진촬영 및 항공삼각측량 성과의 검증사항
ㅇ항공사진촬영은 항공기에서 항공사진측량용 카메라를 이용하여 영상을 촬영하는 공정으로 촬영 당시의 사진기와 지상 좌표계의 관계를 재현하기 위한 기초 데이터를 생산하는 과정이며, 품질검사는 검사 대상 데이터의 적정성과 적합성 결과를 종합하여 항공사진촬영성과 전반의 품질을 판정
- 항공카메라/검정데이터, 촬영기록부/코스별검사표, 초기외부표정요소 데이터를 대상으로 항공사진 취득의 적합성을 검사절차에 따라 검토
- 항공영상의 품질은 수치도화 등 차후 공정 진행 여부를 결정하게 되므로 영상내 지형·지물의 판독가능 여부 등 영상상태를 품질검사 기준에 따라 검토



ㅇ항공삼각측량은 촬영 당시의 사진기와 지상 좌표계의 관계를 재현하는 과정으로 품질검사는 대상 데이터의 적정성과 정확성 결과를 종합하여 품질을 판정
- 지상기준점 검사는 측량성과철, 모델인덱스, 항공삼각측량계산부, 최종 외부표정 요소를 대상으로 하며 검사절차에 따라 위치정확성을 검토
- 항공삼각측량의 품질검사는 연결점(Pass Point), 결합점(Tie Point), 지상기준점 등 선점(배치, 위치)의 적정성을 품질검사 기준에 따라 검토하고 항공삼각측량계산부, 최종 외부표정요소를 대상으로 검사 절차에 따라 위치정확성을 검토
