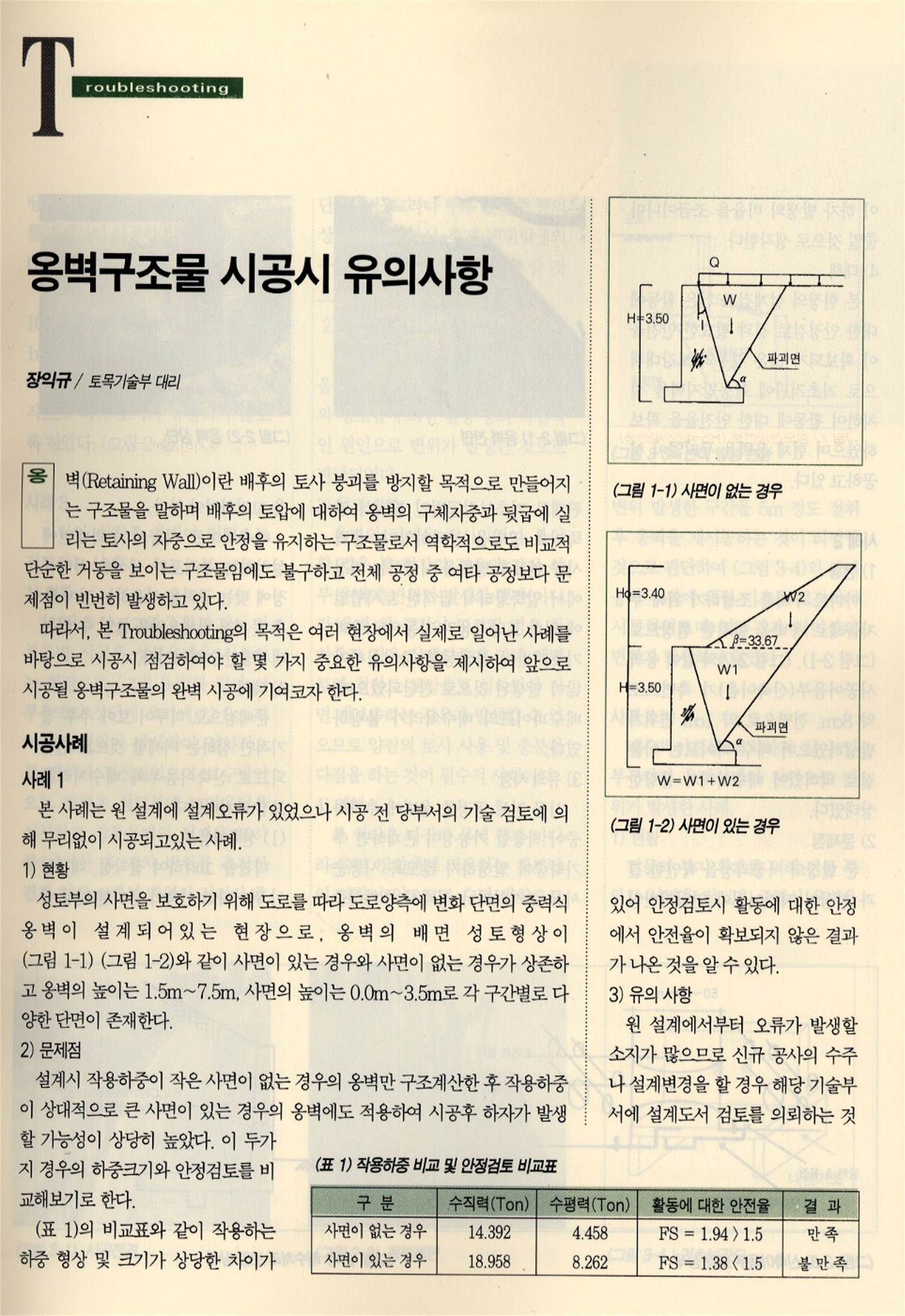

□ 제목 : 옹벽구조물시공시 유의사항

□ 발행 : 1996. 12

□ 형식 : pdf 5 page

□ 출처 : 건설기술 쌍용

□ 자료 다운로드 : 옹벽구조물시공시 유의사항

옹벽구조물시공시 유의사항.pdf

3.25MB



옹벽구조물시공시 유의사항



반응형





주요 내용



개요

옹벽(Retaining Wall)이란 배후의 토사 붕괴를 방지할 목적으로 만들어지는 구조물을 말하며 배후의 토압에 대하여 옹벽의 구체자중과 뒷굽에 실리는 토사의 자중으로 안정을 유지하는 구조물로서 역학적으로도 비교적 단순한 거동을 보이는 구조물임에도 불구하고 전체 공정 중 여타 공정보다 문제점이 빈번히 발생하고 있다.  따라서, 본 Troubleshooting의 목적은 여러 현장에서 실제로 일어난 사례를 바탕으로 시공시 점검하여야 할 몇 가지 중요한 유의사항을 제시하여 앞으로 시공될 옹벽구조물의 완벽 시공에 기여코자 한다.



사례

1) 현황

아파트 부지를 조성하기 위해 부지둘레로 옹벽을 설치한 현장으로 옹벽 시공이음부(신축이음)가 측면으로 약 8cm, 전면으로 약 1cm 변위가 발생하였으며 배수 파이프는 이물질로 막혀있어 배수처리가 불량한 상태였다.



2) 문제점

본 현장의 시공과정을 확인한 결과 현장의 지반여건이 연약지반인 관계로 기초보강공법인 항타식 말뚝기초 공법을 선택하였다. 옹벽 시공 완료 후 말뚝을 시공하는 과정에서 말뚝항타시 급격한 토사압밀에 의한 토압작용과 진동으로 옹벽 기초지반이 불균등한 즉시침하가 많이 발생된 것으로 판단되었으며, 배수파이프의 배수처리가 불량하였다.



3) 유의 사항

시공 전체 공정중 옹벽에 추가하중이 작용할 가능성이 존재하면 추가하중이 발생하지 않도록 시공순서를 고려하거나 설계시 추가하중을 고려하여야 한다. 배수파이프 시공시 옹벽배면에 설치하는 부직포와 쇄석은 시방규정에 맞는 규격을 사용하는 것이 추후 문제점 발생요인을 줄일 수 있는 대처방안 중 하나이다.



4) 대책

문제점으로 미루어 보아 추후 장기적인 침하는 미세할 것으로 판단되므로 신축이음부와 배수처리를 보강조치하였다.
