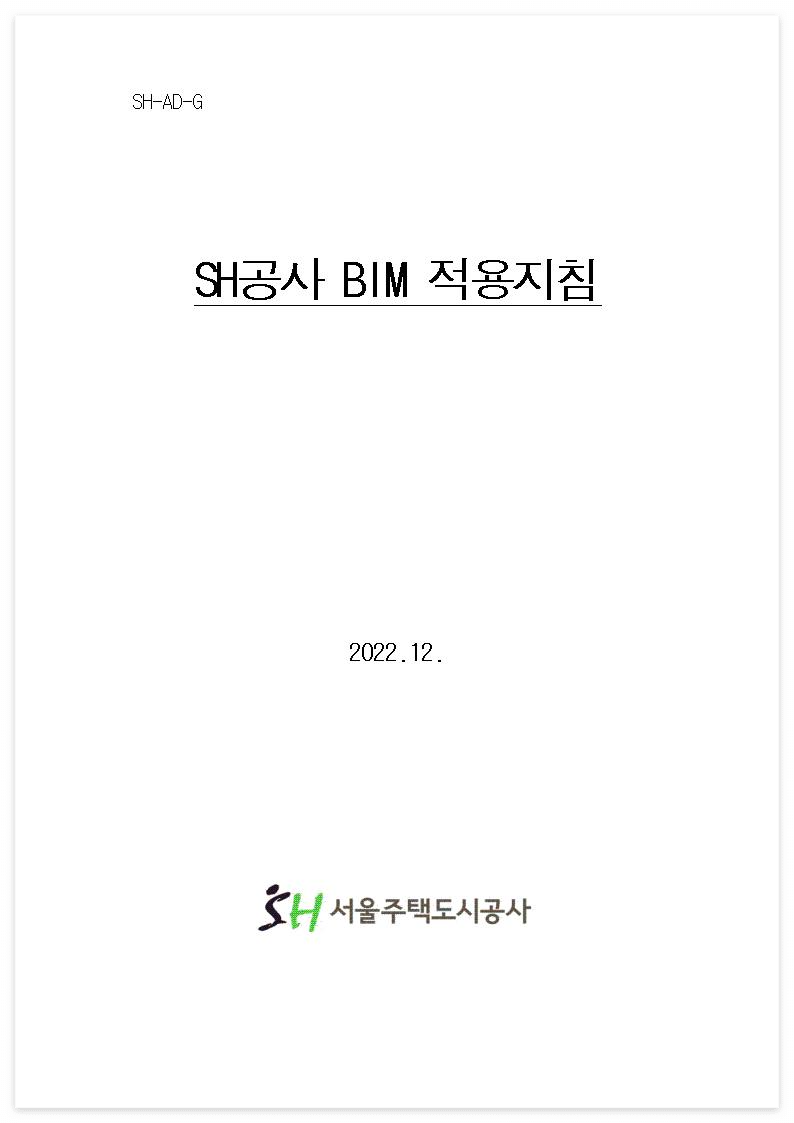

□ 제목 : SH공사 BIM 적용지침

□ 발행 : 2022. 12.

□ 형식 : hwp 27 page

□ 제작 : SH서울주택도시공사

□ 출처 : 고객센터 > 자료실 > SH자료실

□ 자료 다운로드 : SH공사 BIM 적용지침

SH공사 BIM 적용지침.hwp

0.11MB



SH공사 BIM 적용지침



반응형





주요 내용



제1조(목적)

본 지침은 국토교통부에서 발간한 「건설산업 BIM 기본지침(2020.12.)」, 「건설산업 BIM 시행지침(2022.07.)」 및 서울주택도시공사(이하 ‘우리공사’)의 「SH BEST 2030 비전」에 따라 우리공사에서 BIM을 활용한 업무를 수행함에 있어 필요한 세부사항과 절차를 정함으로써 시설물의 전 생애주기에 거친 건설사업의 체계적인 관리와 건설정보의 디지털화를 목적으로 한다.



제2조(정의)

본 지침에서 사용하는 용어의 정의는 다음과 같다. 본 지침에서 정의되지 않은 용어는 「건설산업 BIM 시행지침」의 용어 정의를 준용한다.

1. ‘BIM(Building Information Modeling, 건설정보모델링)’이란 시설물의 생애주기 동안 발생하는 모든 정보를 3차원 모델 기반으로 통합하여 건설 정보와 절차를 표준화된 방식으로 상호 연계하고 디지털 협업이 가능하도록 하는 디지털 전환(Digital Transformation) 체계를 말한다.
2. ‘BIM 적용’이란 적용 시설물 자산에 대한 신뢰할 수 있는 표현을 설계, 시공 및 운영단계의 의사결정의 근거로 사용하여 건설관련 업무의 객관성, 효율성, 정확성 등을 극대화 하는 것을 말한다.
3. ‘BIM 설계’란 설계·시공 등 건설사업의 각종 업무수행에서의 활용을 목적으로 BIM 저작도구를 통해 BIM 모델을 작성하고, 도면 등 그 외 필요한 설계도서는 BIM 모델로부터 생성하는 것을 말한다.
4. ‘BIM 과업지시서’란 BIM 활용목적, BIM 적용 대상 및 범위, BIM 데이터 작성 및 납품 요구 사항 등 사업에 대한 발주자가 BIM 과업에 필요한 필수사항을 정의한 문서를 말한다.
5. ‘BIM 라이브러리’란 모델 안에서 시설물을 구성하는 단위 객체로서, 여러 프로젝트에서 공유 및 활용할 수 있도록 제작한 객체 정보의 집합을 의미한다.
6. ‘IFC(Industrial Foundation Classes, 건설표준정보모델)’란 소프트웨어 간에 BIM 모델의 상호운용 및 호환을 위해 개발된 국제표준 기반의 데이터 포맷을 의미하며, 공개된 표준규격의 범위 내에서 BIM 모델의 공유, 교환, 활용 및 보존 등에 사용된다.
7. ‘BIM 모델 상세수준’이란 사업진행 단계별 BIM 모델의 상세수준을 정의한 것으로, 대표적으로 국토교통부에서 2016년 「BIM 설계도서 작성 기본지침」을 통해 발표한 BIL(Building Information Level) 10～60과 미국 AIA와 AGC에서 발표한 LOD(Level of Development) 100～500이 있다.
8. ‘총 공사비’란 건설공사 및 기타 관련법령에 따른 부대공사(전기, 통신, 소방 등)를 모두 합친 전체 공사의 도급공사비(VAT 포함)에 관급자재비, 직영비를 포함한 금액을 말한다.
9. ‘BIM 지원부서’란 BIM 적용지침 수립, 스마트 건설기술 활성화 등 우리공사 BIM 등 스마트건설기술을 주관하는 건축기술혁신부를 말한다.
10. ‘BIM 주관부서’란 BIM 적용 대상사업을 시행하는 공종별 설계부서 중 주 공종 부서를 말한다.
11. ‘BIM 사업부서’란 BIM 적용 대상사업을 시행하는 공종별 설계부서를 말한다.
12. ‘순수설계비’란 [SH-AD-V004-1]주택설계용역대가 산정기준에 따른 설계용역대가에서 추가업무비용, 부가세를 제외한 금액을 말한다.



제5조(적용대상)

BIM 적용 대상 사업은 아래와 같다.

1. 총 공사비 500억 원 이상 공동주택 건설공사의 설계(일괄·대안 입찰입찰공사, 기술제안입찰공사, 민간투자사업 및 설계공모사업을 포함한다.)
2. 총 공사비 500억 원 미만 공동주택 건설공사의 설계 중 BIM 적용의 효과가 우수할 것으로 기대되는 사업
3. 그 밖에 우리공사에서 설계단계 또는 시공단계에서 BIM 적용이 필요하다고 인정하는 사업



제6조(적용시기 및 범위)

1. BIM 적용은 건설사업의 사업계획승인 이후 실시하는 것을 원칙으로 하며, 발주 전 ‘공공건축심의위원회’ 등의 결과에 따라 기본설계단계에 적용할 수 있다.
2. BIM 적용 공종은 ‘건축’, ‘구조’, ‘기계’, ‘전기’, ‘소방’, ‘통신’, ‘부대토목’, ‘조경’으로 한다.



제7조(적용주체)

1. 분야별 원 설계자가 직접 BIM 모델(형상, 정보) 작성 및 활용하는 것을 원칙으로 한다.
2. 원 설계자가 아닌 내·외부 전문가 또는 전문업체의 도움을 받아 BIM 업무를 수행하는 경우 BIM 업무 수행을 위한 조직을 구성하고 그 담당자, 담당업무 등 그 내용을 예비(본) 수행계획서 및 결과보고서에 명시해야한다.
3. 적용방법에 관계없이 BIM 업무 수행자는 우리공사에서 시행하는 품질검토 등에 적극 협조하여야한다.
