BIM 백서-데이터품질확보

BIM 백서-데이터품질확보

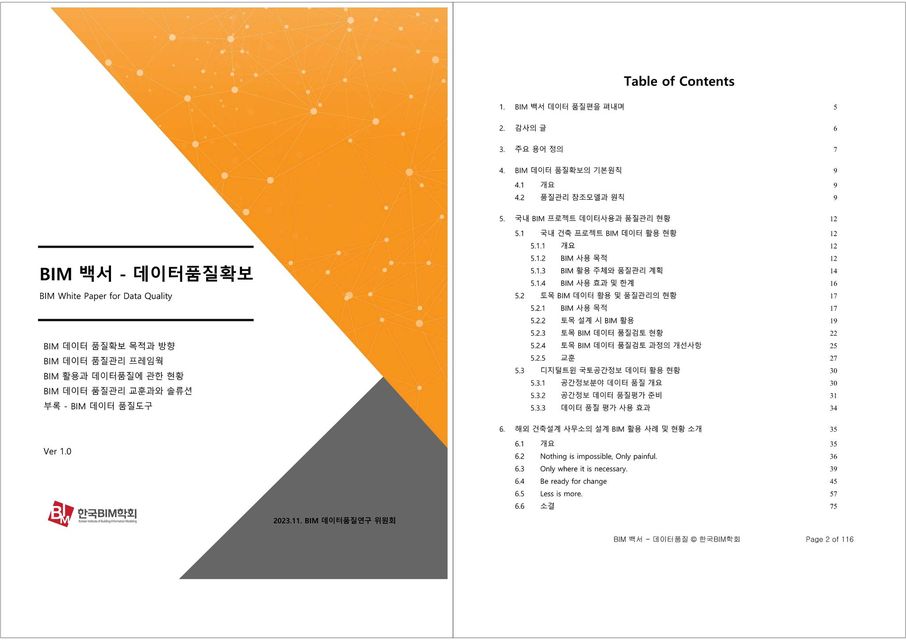

□ 제목 : BIM 백서-데이터품질확보

□ 발행 : 2023. 11.

□ 형식 : pdf 116 page

□ 제작 : 한국BIM학회 데이터품질연구위원회

□ 자료 다운로드 : BIM 백서-데이터품질확보

BIM 백서-데이터품질확보.pdf

7.91MB



BIM 백서-데이터품질확보



반응형





주요 내용



주요 용어 정의

3D 스캔: 3차원 스캐너 등을 이용해, 3차원 형상 정보인 포인트 클라우드를 얻는 방법

4D 모델: BIM 객체가 시공 혹은 조립되는 순서를 시뮬레이션할 수 있도록, 해당 객체에 공사 일정을 연결해 놓은 정보 모델

BIM: Building Information Model. 건설정보모델링. 일반적으로 3차원 기반 건설정보 데이터베이스로서 모델링 방법론을 포함함

BIM Object: BIM 객체. 객체는 BIM 분야에서 광범위하게 사용되고 있는 용어로서, BIM에서는 일반적으로, 그래픽 ·비그래픽·파라메터·속성정보 및 함수를 통칭함. 예를 들어, 벽체는 물리적 형상(그래픽), 파라메터 및 속성(비그래픽), 모델링 함수(3차원 돌출 기능 등)을 포함하는 BIM객체임

BEP: BIM Execution Planning. BIM 수행계획서. BIM 프로젝트 요구사항을 만족하는 정보 모델링을 위한 실행 계획서. 계약 방식에 따라 BEP가 포함될 수 있음

BQR: BIM Quality Requirement. BIM 품질 요구사항. 요구사항은 BEP에 포함될 수 있음

CDE: Common Data Environment. 공동 데이터 환경. 일반적으로, BIM 산출물 뷰어, 산출물 버전 및 형상관리, 협업 등을 지원함

COBie: Construction Operations Building Information Exchange. 건설 인프라 운영 관리를 위한 정보 교환 방법. BIM 데이터에서 자동 생성될 수 있는 스프레드 시트 형식의 표준 파일 포맷

FMS: Facility Management System. 시설물 관리 시스템

GIS: Geographic Information System. 지리정보 시스템

GUID: Global Unique Identifier. 소프트웨어적으로 객체를 유일하게 구분하기 위해 생성된 참조 번호. 예를 들어, GUID는 시설물 관리 데이터베이스에서 BIM 객체를 참조하기 위해 사용될 수 있음

IFC: Industry Foundation Classes. 국제 빌딩스마트 민간 협회(buildingSMART)에서 상업용 BIM 솔류션 간의 데이터 상호운용성을 지원하기 위한 목적으로 개발된 표준화된 파일 포맷



ISO: International Standard Organization. 국제표준화 기구

ISO 19650: BIM 프로젝트를 수행하기 위한 프로세스와 각 단계의 수행 내용을 명시한 개념적 준의 국제 표준. 참고로, 실무적으로 적용하기 위해서는 프로젝트 요구사항에 따라 적절히 작성된 BEP, 지침이 있어야 함. 이때, ISO 19650은 프로세스 단계 및 내용이 참조되는 방식으로 사용됨

LoD: LoD. Level of Detail. 정보의 상세 수준. 일반적으로 물리적 형상에 대한 그래픽적 상세 수준을 말하나, 파라메터 및 속성 정보도 포함될 수 있어, 혼선을 방지하기 위해, LoI (Level of Information)과 구분되어 사용되고 있음

Meta Data: 메타데이터. 데이터를 어떻게 다루는 지 설명하는 데이터. 예를 들어, 사진 이미지 데이터가 있을 경우, 이 데이터를 설명하는 해상도, 렌즈 초점 거리, 촬영 위치와 같이 같이 저장되는 항목들이 메타데이터에 해당함. 이 항목들은 데이터를 사용하는 응용 프로그램 개발 시 사전 약속되어 있어야, 해당 데이터를 적절히 처리할 수 있음. 이와 유사하게, BIM 데이터를 설명하는 데이터도 사전 약속되어 있어야, 다른 응용에서, BIM 데이터를 이해하고 처리할 수 있음

QA: Quality Assurance. 품질 관리 활동으로 품질 보증을 의미함. 예를 들어, 프로젝트 조직에서 합의한 BIM 데이터 품질 요구사항에 따라, 데이터 개발부터 활용에 이르기까지 전생애주기에 따라 품질을 통제하는 프로세스를 정의하고 수행하는 활동

QC: Quality Control. 품질 관리 활동의 하나로 품질 통제를 의미함. 예를 들어, 품질 요구사항에 근거해 산출물이 개발되었는지 테스트하고 피드백하는 활동

TC: Test Case. 품질 시험 사례. 예를 들어, 산출물의 품질을 검토하기 위해, 속성, 기하형상 등에 대한 품질을 만족하기 위한 조건을 포함한 체크리스트가 될 수 있음

TP: Test Plan. 품질 시험 계획. 예를 들어, 산출물의 품질을 검토하기 위해, 주요 프로세스 단계마다 TP를 수행하는 게이트웨이를 둘 수 있음. TP는 BEP와 BQR에 근거한 테스트 사례 세트로 구성될 수 있음
WBS: Work Breakdown Structure. 프로젝트 액티비티를 작업 및 관리 가능한 요소로 분할한 항목
