내진말뚝 공법 비교표

내진말뚝 공법 비교표



□ 제목 : 내진말뚝 공법 비교표

□ 등록 : 2022. 10.

□ 형식 : hwp 7 page

□ 출처 : SPILE 홈페이지

□ 자료 다운로드 : 내진말뚝 공법 비교표

내진말뚝 공법 비교표.pdf

2.51MB



내진말뚝 공법 비교표



반응형





주요 내용

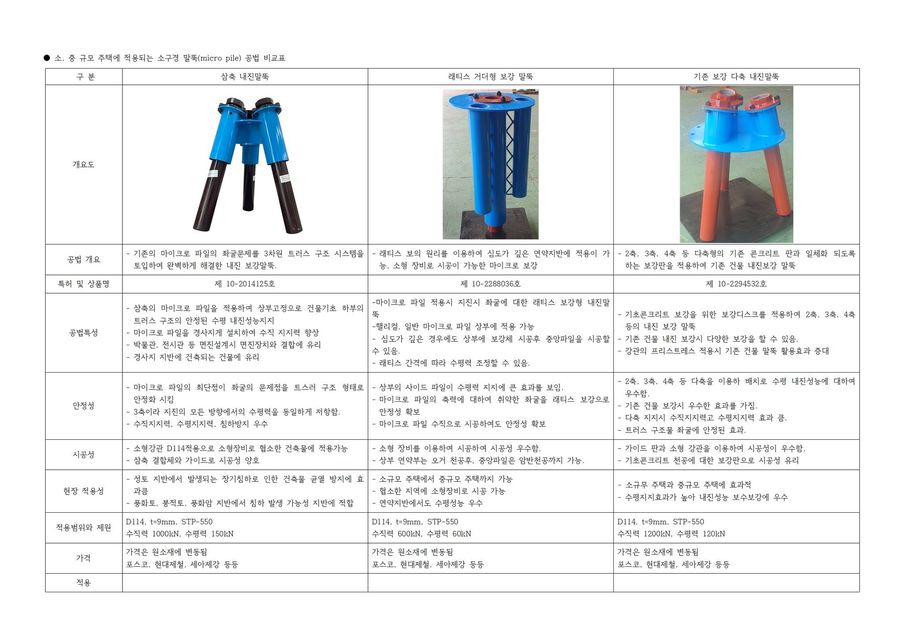

소, 중 규모 주택에 적용되는 소구경 말뚝(micro pile) 공법 비교표

구 분	삼축 내진말뚝	래티스 거더형 보강 말뚝	기존 보강 다축 내진말뚝
공법 개요	- 기존의 마이크로 파일의 좌굴문제를 3차원 트러스 구조 시스템을 토입하여 완벽하게 해결한 내진 보강말뚝.	- 래티스 보의 원리를 이용하여 심도가 깊은 연약지반에 적용이 가능, 소형 장비로 시공이 가능한 마이크로 보강	- 2축, 3축, 4축 등 다축형의 기존 콘크리트 판과 일체화 되도록 하는 보강판을 적용하여 기존 건물 내진보강 말뚝
특허 및 상품명	제 10-2014125호	제 10-2288036호	제 10-2294532호
공법특성	- 삼축의 마이크로 파일을 적용하여 상부고정으로 건물기초 하부의 트러스 구조의 안정된 수평 내진성능지지 - 마이크로 파일을 경사지게 설치하여 수직 지지력 향상 - 박물관, 전시관 등 면진설계시 면진장치와 결합에 유리 - 경사지 지반에 건축되는 건물에 유리	- 마이크로 파일 적용시 지진시 좌굴에 대한 래티스 보강형 내진말뚝 - 핼리컬, 일반 마이크로 파일 상부에 적용 가능 - 심도가 깊은 경우에도 상부에 보강체 시공후 중앙파일을 시공할수 있음. 래티스 간격에 따라 수평력 조정할 수 있음.	- 기초콘크리트 보강을 위한 보강디스크를 적용하여 2축, 3축, 4축 등의 내진 보강 말뚝 - 기존 건물 내진 보강시 다양한 보강을 할 수 있음. - 강관의 프리스트레스 적용시 기존 건물 말뚝 활용효과 증대
안정성	- 마이크로 파일의 최단점이 좌굴의 문제점을 트스러 구조 형태로 안정화 시킴 - 3축이라 지진의 모든 방향에서의 수평력을 동일하게 저항함. - 수직지지력, 수평지지력, 침하방지 우수	- 상부의 사이드 파일이 수평력 지지에 큰 효과를 보임. - 마이크로 파일의 축력에 대하여 취약한 좌굴을 래티스 보강으로 안정성 확보 - 마이크로 파일 수직으로 시공하여도 안정성 확보	- 2축, 3축, 4축 등 다축을 이용하 배치로 수평 내진성능에 대하여 우수함. - 기존 건물 보강시 우수한 효과를 가짐. - 다축 지지시 수직지지력고 수평지지력 효과 큼. - 트러스 구조물 좌굴에 안정된 효과.
시공성	- 소형강관 D114적용으로 소형장비로 협소한 건축물에 적용가능 - 삼축 결합체와 가이드로 시공성 양호	- 소형 장비를 이용하여 시공하여 시공성 우수함. - 상부 연약부는 오거 천공후, 중앙파일은 암반천공까지 가능.	- 가이드 판과 소형 강관을 이용하여 시공성이 우수함. - 기초콘크리트 천공에 대한 보강판으로 시공성 유리
현장 적용성	- 성토 지반에서 발생되는 장기침하로 인한 건축물 균열 방지에 효과큼 - 풍화토, 붕적토, 풍화암 지반에서 침하 발생 가능성 지반에 적합	- 소규모 주택에서 중규모 주택까지 가능 - 협소한 지역에 소형장비로 시공 가능 연약지반에서도 수평성능 우수	- 소규무 주택과 중규모 주택에 효과적 수평지지효과가 높아 내진성능 보수보강에 우수
적용범위와 제원	D114, t=9mm, STP-550 수직력 1000kN, 수평력 150kN	D114, t=9mm, STP-550 수직력 600kN, 수평력 60kN	D114, t=9mm, STP-550 수직력 1200kN, 수평력 120kN
가격	가격은 원소재에 변동됨 포스코, 현대제철, 세아제강 등등	가격은 원소재에 변동됨 포스코, 현대제철, 세아제강 등등	가격은 원소재에 변동됨 포스코, 현대제철, 세아제강 등등





내부 보강형식 내진보강 말뚝 공법 비교표

구 분	래티스 내진 말뚝	하이브리드 내진말뚝	리바 내진말뚝
공법 개요	- 래티스 말뚝을 적용하여 상부의 전단과 모멘트는 래티스 구조 시스템이 버티고, 하부에는 코아강관이 지진시 안정성 증대하는 말뚝	- 상부의 전단력과 모멘트를 외부강관고 코아 강관을 무수축 몰타르로 결합하여 안정성과 시공성을 증대하여 마이크로 파일부터 대형 강관에서도 적용 가능한 공법	- 현장 타설 말뚝과 동일한 시공 방법으로 철근의 품질관리의 단점을 보완하여 코아에는 기초 보강용 강관을 이용한 말뚝을 적용하고, 상부에는 리바를 이용하여 경제성과 시공성을 높인 말뚝
특허유무	제 10-2399298호	-	제 10-2387194호
공법특성	- 하부는 콘크리트의 취성 파괴를 방지하는 코아에 기초 보강용 강관을 적용하여 지진시 취성 파괴 방지. - 말뚝 상부는 전단력과 휨압축파괴 및 좌굴에 취약한 말뚝 상부를 래티스로 보강하여 지진시 말뚝 파괴 최소화 - 지진 방식은 선단지지와 마찰지지 방식으로 가능.	- 기존의 수직으로 설치되는 마이크로 파일의 좌굴 취약부를 상부의 대형 강관과 무수축 몰타를 이용하여 수평지지 성능 향상. - 선단지지와 마찰지지 설계가능 - 몰타르 또는 그라우트로 지반과 말뚝 일체화 시킬 수 있음.	- 리바형 내진말뚝은 코아중심에는 기초보강용 고강도 강관을 적용하고, 주변에는 리바를 적용하여 내진성을 증대 시켜 안정성과 경제성 높임. - 지진시 발생하는 상부의 모멘트와 전단력에 취약한 부분을 리바로 보강하여 이동성과 시공성에 유리.
안정성	- 기존의 말뚝 시공방법을 적용하여 대구경 천공(300mm이상)으로 지반과 말뚝 일체화로 지지 성능 향상 - 상부 래티스로 사이드 강관을 적용하여 지진시 말뚝 상부 좌굴 방지.	- 말뚝 상부(1~7m)에 지진시 모멘트와 전단력으로 취약한 부분을 대형 강관을 코아의 소형 강관으로 안정성 확보 - 상부 디스크 결합장치로 안정성 증대 - 경암까지 지지가능	- 철근만을 넣는 현장 타설말뚝의 경우 현장에서 품질관리가 어려워 안정성에 취약한 것을 중심에 코아형 강관을 설치하여 안정성 증대 - 구조설계가 midas/gen으로 쉽게 가능
시공성	- 소형 천공 장비와 대형 천공장비 모두 시공이 가능함. - 18m까지 현장 이음없이 시공 가능.	- 상부는 대구경 천공으로 하부는 소구경 천공으로 경암에 시공 가능. - 선단부 지진시 인장부 보강판 설치	- 현장에서 조립하여 시공이 가능 - 천공을 이원하 가능, - 대구경 천공으로 말뚝 성능 향상
현장 적용성	- 중앙 파일을 D216, t=10mm의 구조용 강관을 적용하여 말뚝 내적 안정 증대 - 중규모 주택에 적용에 적합	- 소규모에서 대규모까지 적용가능 - 수평력이 필요한 말뚝 설계에서 다양한 조건으로 설계 가능함. - 하부 소구경 천공, 상부 대구경 천공	-소규모에서 대규모까지 적용 가능 -수평내진 성능에 따라 리바수를 변경하여 설계 가능함. -기존의 현장 타설 말뚝 시공과 동일
적용범위와 제원	D216, t=10mm, STP-550 수직력 2000kN, 수평력 150kN	D216, t=10mm, STP-550 수직력 1000~3000kN, 수평력 200kN	D216, t=10mm, STP-550 수직력 1500~3000kN, 수평력 150kN
가격	가격은 원소재에 변동됨 포스코, 현대제철, 세아제강 등등	가격은 원소재에 변동됨 포스코, 현대제철, 세아제강 등등	가격은 원소재에 변동됨 포스코, 현대제철, 세아제강 등등
