깎기 및 쌓기 비탈면 옹벽 상단배수시설 설계기준 개선

깎기 및 쌓기 비탈면 옹벽 상단배수시설 설계기준 개선

• 발행 : 2022. 4.
• 형식 : pdf 17 page
• 출처 : 2021년도 고속도로 설계 실무지침(2022)
• 제작 : 한국도로공사 설계처
• 자료 다운로드 : 깎기 및 쌓기 비탈면 옹벽 상단배수시설 설계기준 개선

깎기+및+쌓기+비탈면+옹벽+상단배수시설+설계기준+개선.pdf

2.57MB



반응형



• 주요 내용

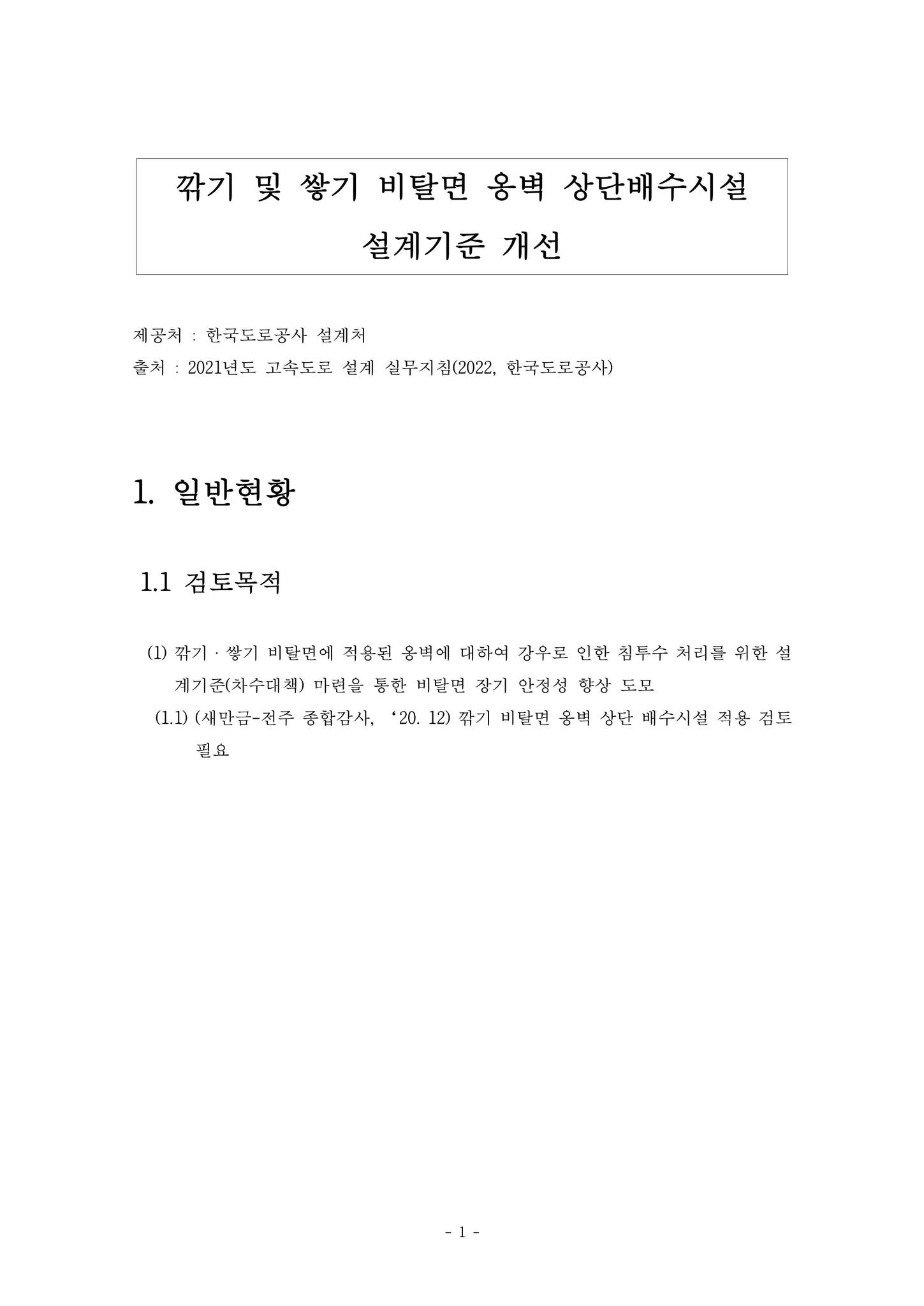

검토목적 : 깎기ㆍ쌓기 비탈면에 적용된 옹벽에 대하여 강우로 인한 침투수 처리를 위한 설계기준(차수대책) 마련을 통한 비탈면 장기 안정성 향상 도모

현실태 및 문제점

(깎기 비탈면 옹벽) 침투수를 포함한 배수는 옹벽내부(배수홀)를 통해 배수가 되는 형태로, 침투수 차단을 위한 배수 기준 부재

- 전면판 사이 간극, 배수구를 통해 침투수와 지하수가 배수되는 구조로 단기적 배수기능에는 문제가 없으나, 장기적으로 침투수로 인해 배수기능 저하로 구조물 및 비탈면 안전성 저하

(쌓기 비탈면 옹벽) 설계기준(EXCS)에서 제시된 상부 배수시설은 시공성이 고려되지 않아 시공이 곤란하고, 콘크리트 옹벽은 배수시설 기준 부재

- 시공성이 고려되지 않은 설계기준으로 임의시공 및 배수시설 누락으로 인한 공용 중 옹벽 손상사례 발생

- 공용중 장기적인 침투수로 인해 옹벽 안전성 저하



네일형 깎기 비탈면 옹벽 : 배수시설 반영 및 배수층 품질확보

[배수시설] 옹벽 최상단 및 측면부 측구 설치

도로분야 전문용어 표준화 고시에 따라 “프리캐스트” → “사전 제작” 으로 사용



배수로는 옹벽 시공(Top-Down) 단계에 맞춰 병행 시공

[배수층] 골재 품질 기준 확보(보강토 옹벽 필터층 품질기준 적용)

골재 품질기준 KCS 11 80 10)



앵커형 깎기 비탈면 옹벽

뒤채움 재료 개선 : 옹벽상단까지 콘크리트 뒤채움

단, 시공이 완료된 경우는 네일형 기준에 따라 차수대책 적용



배수시설 : 측구 및 측구하부 버림콘크리트



검토결론

- 깎기, 쌓기 비탈면에 적용하는 옹벽의 장기 안정성 확보 위한 차수대책으로 본 방침에서 검토된 개선사항을 원칙으로 반영하고 배수시설은 사전 제작 측구를 적용하고, 차수효과를 감안하여 되메우기는 소일시멘트 반영

- 배수지형, 시공성 등 현장여건을 고려하여 적합한 배수시설 및 차수 대책 변경 적용 가능

- 본 방침에 따라 고속도로 전문시방서 보강토옹벽 상세도 등 개정



깎기 비탈면 옹벽
(1.1) [네일형] 배수시설 및 배수층 품질확보
(1.1.1) (배수시설) 옹벽 상단 및 측면 측구설치
(1.1.2) (배수층) 골재 품질 기준 확보(보강토 옹벽 필터층 품질기준 적용)
(1.2) [앵커형] 옹벽상단까지 콘크리트 뒤채움
(2) 쌓기 비탈면 옹벽 : 측구 및 측구하부 버림콘크리트



적용방안

(1) 설계 및 공사 중 노선 : 본 방침 적용
(2) 공용 중 노선 : 유지보수 및 보강 공사 시 적용
(2.1) 현장여건 등을 고려하여 사업계획에 따라 반영
