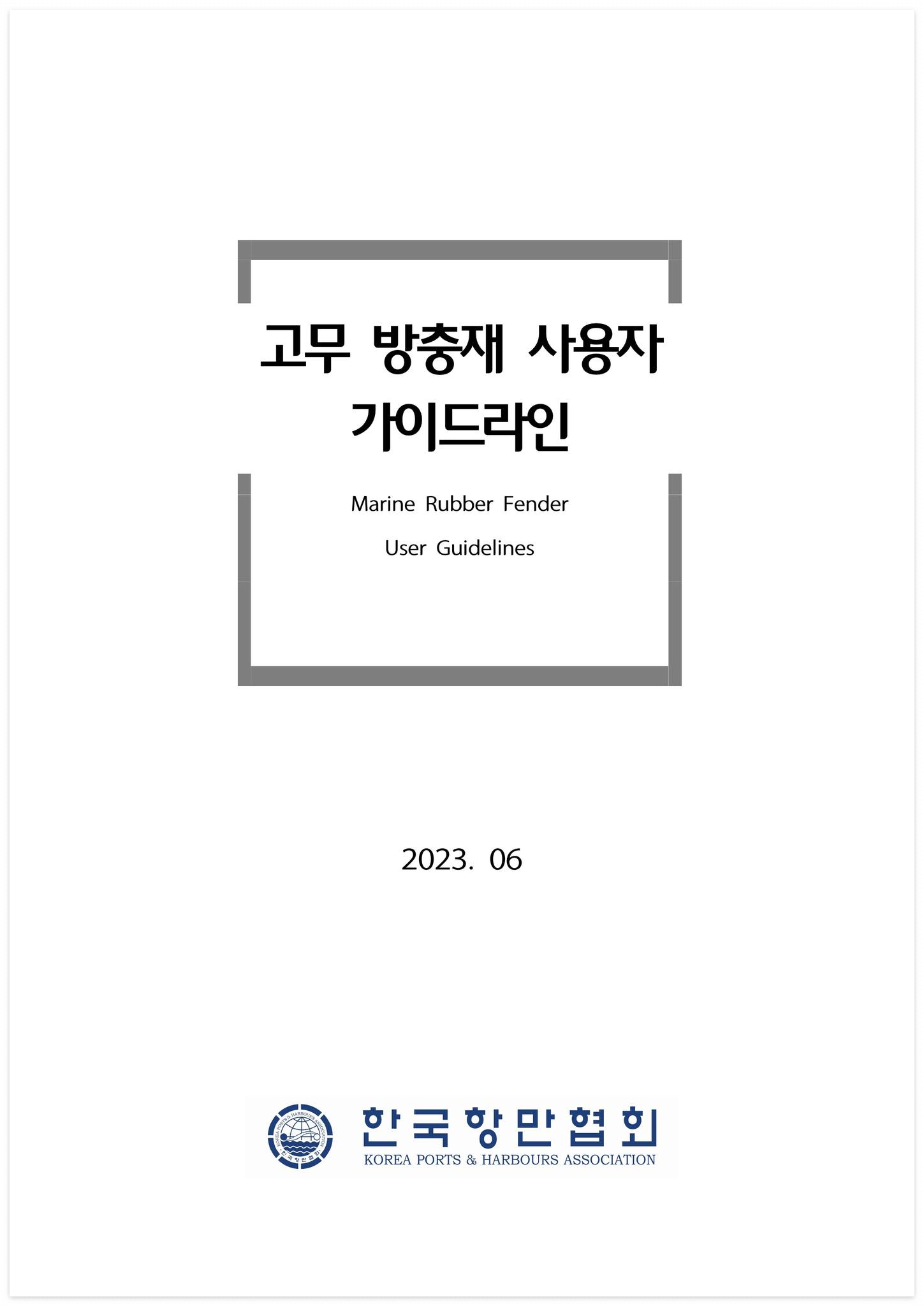

□ 제목 : 고무 방충재 사용자 가이드라인

□ 발행 : 2023. 6.

□ 형식 : pdf 48 page

□ 제작 : 한국항만협회

□ 자료 다운로드 : [붙임]_고무 방충재 사용자 가이드라인(용량축소)

[붙임]_고무 방충재 사용자 가이드라인(용량축소).pdf

1.38MB



고무 방충재 사용자 가이드라인



반응형



주요 내용



1.1 방충재의 역할

선박이 부두에 접안하는 과정이나 계류 이후 선박의 움직임 등에 따라 발생하는 에너지를 선박의 접안에너지(berthing energy)라고 한다. 접안에너지는 선박과 접안시설 모두에게 손상을 일으키므로 적절히 흡수할 수 있는 장치가 필요하며, 그 기능을 수행하는 장치를 방충재(防衝材, fender)라고 한다.

방충재는 선박의 접안에너지를 흡수하기 위하여 접안시설 전면에 설치되는데, 최근 선박이 점차 대형화, 고부가가치화되면서 그 중요성이 증대되고 있다. 과거에는 목재나 폐타이어 등을 방충재로 사용하는 경우도 있었으나, 최근에는 고탄성의 에너지 흡수가 좋은 고무 등의 재료를 사용하여 다양한 형상이 제작되고 있다. 고무는 재료의 변동성이 커서 방충재 제작과 품질관리에 상당한 어려움이 있다. 이에 본 가이드라인에서는 고무 방충재의 품질, 성능검증과 관련한 사항에 대하여 사용자가 쉽게 이해하고 현장에서 활용할 수 있도록 관련 사항을 해설하고자 한다.

방충재는 선박이 접안시설에 접안할 때 발생하는 접안에너지에 의해 그 형상이 변형되면서 접안에너지를 흡수하여 선박과 접안시설 간의 충격을 최소화하는 것이다. 이때 방충재가 얼마나 많은 에너지를 흡수(=흡수에너지)하고 돌려주는 힘(=반력)을 최소화하느냐가 방충재의 성능과 효율을 결정짓는다.





1.2 방충재의 종류

방충재는 설계단계에서 산정한 접안에너지를 바탕으로 대상 선박과 방충재가 설치되는 접안시설 및 자연환경 조건(조수간만의 차 등) 등을 종합적으로 고려하여 적절한 형태와 규격 등을 선정한다.

일반적으로 방충재는 탄성이 좋은 고무를 사용하여 제작하며, 그 외의 재료로 폼 (foam), 목재 등도 사용된다. 고무를 사용한 방충재도 성능과 효율에 따라 형상과 종류가 다양하며, 일반적인 고무 방충재 외에도 고무를 재료로 사용하는 공기 방충재, 말뚝식 방충재 등도 있다.

고무 방충재의 종류는 형상에 따라 다양한 종류가 있으며, 가장 일반적으로 사용되는 V형(아치형) 방충재는 외력이 가해지면 방충재의 기둥면이 중공부(中空部)로 압축되어 접안에너지를 흡수하는데 최근에는 동일한 원리로 보다 에너지 흡수효율이 좋은 Cell형, Cone형과 같은 시스템 방충재가 사용되고 있다. 이러한 기둥형 방충재 외에도 O형 방충재, 공기 방충재(pneumatic fender), 폼 방충재(foam fender) 등도 있으며 국내에서는 어항 등 소형선 부두에 BP형 방충 재도 널리 사용되고 있다.

방충재의 분류는 방충재의 압축특성에 따라 기둥형과 원통형으로 구분하였다. 기둥형은 압축 성능곡선에 변곡점이 발생하는 특성이 있으며, 원통형의 압축성능곡선은 변곡점이 없이 지속적으로 우상향하는 특성이 있다.
