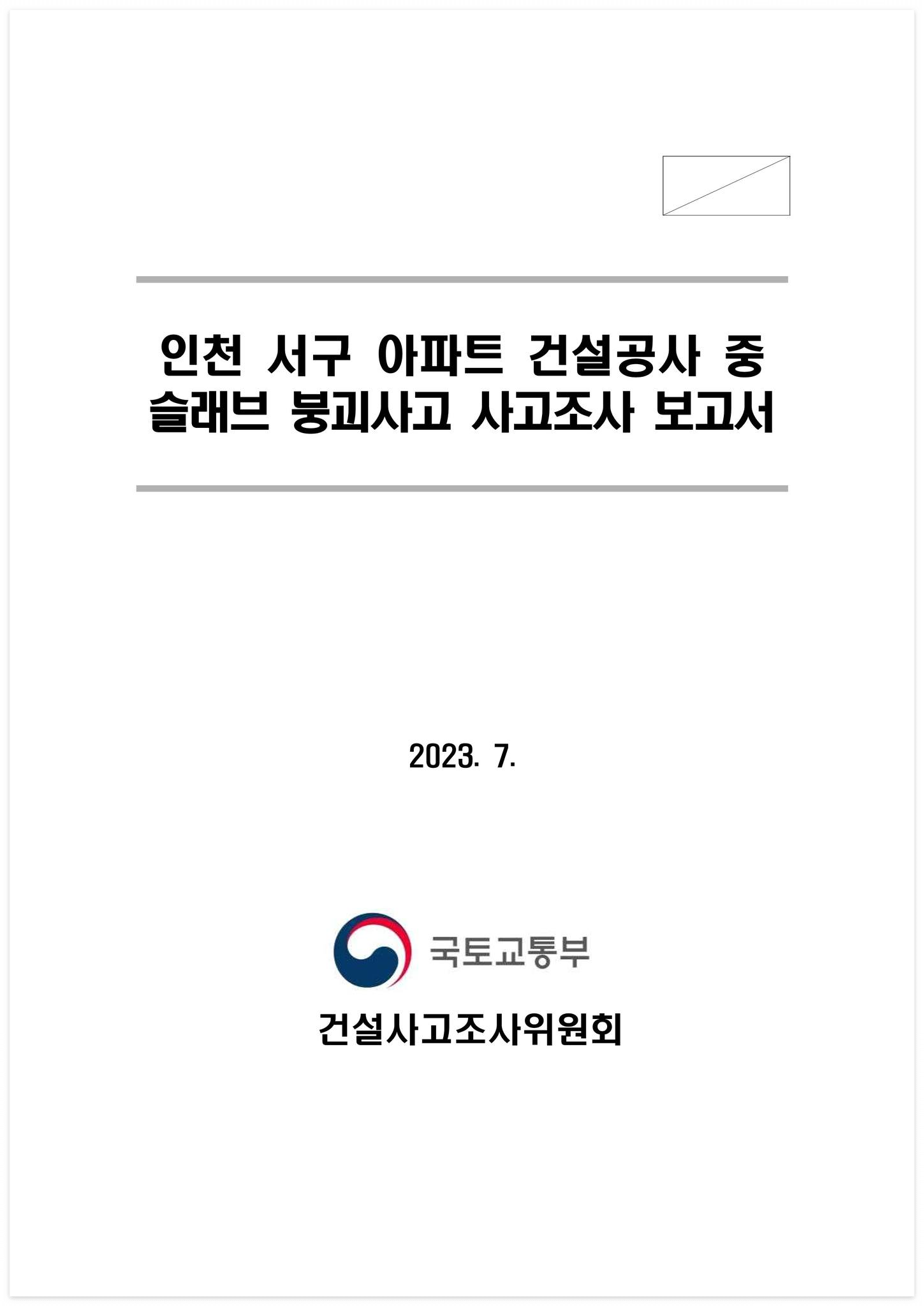

□ 제목 : 인천 서구 아파트 슬래브 붕괴사고 사고조사 보고서

□ 발행 : 2023. 7.

□ 형식 : pdf 161 page

□ 제작 : 국토교통부 건설사고조사위원회

□ 자료 다운로드 : 인천 서구 아파트 슬래브 붕괴사고 조사결과보고서(최종, 0731)

인천 서구 아파트 슬래브 붕괴사고 조사결과보고서(최종, 0731).pdf

8.14MB



인천 서구 아파트 슬래브 붕괴사고 사고조사 보고서



반응형





주요 내용



조사 목적
본 건설사고조사위원회 조사의 목적은 「건설기술 진흥법」제68조에 따라 사고조사위원회를 구성, 사고현장을 방문하여 사고관련 정보를 수집, 검토하고 사고의 경위 및 원인 조사, 재발방지대책을 보고서로 작성하여 유사사고가 발생하지 않도록 제도적, 기술적 대책 및 대안을 제시함에 있다.



사고 개요

▶ 202동과 203동 사이 지하 1층 상부 슬래브 및 지하 2층 상부 슬래브의 붕괴

▶ 2023년 4월 29일 23시 25분 경 202동과 203동 사이 지하 1층 상부 슬래브 (면적 : 약 1104m2) 붕괴와 이로 인한 지하 2층 상부 슬래브 (면적 : 약 185m2) 연쇄 붕괴
▶ 사고발생 시각이 늦은 밤 시각이었던 관계로 인명피해는 없음

▶ 인적 피해 : 없음

▶ 구조물 주요 파손 : 지하 1층 상부 슬래브, 지하 2층 상부 슬래브 및 보



검토 결과

▶ 현장조사 콘크리트 강도 및 붕괴 시 하중에 따른 구조안전성 검토를 실시하였음. 슬래브 전단력 검토 결과, 초과하중이 작용하는 구간에 전단보강근이 배근되지 않은 경우 전단강도를 확보하지 못하는 것으로 나타났음. 전단강도를 확보하지 못하는 구간은 붕괴구역과 유사한 분포로 형성되어있는데, 이 중 일부는 콘크리트의 설계기준압축강도 적용 시에는 전단강도를 확보하는 것으로 나타났으나, 대부분은 설계기준압축강도에서도 전단강도를 확보하지 못하였음.
▶ 슬래브 휨응력 검토 결과, 초과하중이 작용하는 일부 구간에서 휨강도를 확보하지 못하는 것으로 나타났음.



붕괴원인 분석

▶ 전단보강근이 미설치된 구역에 설계하중을 초과하는 하중이 작용하게 되면서 뚫림전단 파괴가 발생하여 붕괴가 일어난 것으로 추정되며, 위와 같은 해석 결과를 종합하여 예상 붕괴 시나리오를 작성하였음.

▶ 아파트 지하주차장 슬래브 붕괴의 1차적 원인으로는 ① 전단보강근 미설치에 따른 슬래브 전단내력 부족, ② 조경공사 등 설계하중을 초과하는 시공하중에 대한 조치 미흡, ③ 붕괴구간 콘크리트 재료의 품질 저하로 분석 되었음. 특히, 전단보강근 미설치와 관련해서는 전단보강근 관련 구조해석시의 구조계획과 구조계산서 상 부재일람표의 불일치, 시공 시 일부 구간 전단보강근 설치 누락, 구조도면과 철근배근상세도(Shop Drawing)의 상세 미흡, 배근상세도 검토 및 승인 시의 전문성 결여 등에서 기인된 것으로 도출되었음.
▶ 또한, 붕괴사고의 간접적 원인으로는 ① 무량판슬래브 접합부 배근상태 등에 대한 검측 미흡 ② 조경공사 등 시공하중 적재 시에 대한 구조검토 및 확인 미흡 ③ 무량판구조의 안전확보를 위한 설계기준과 표준시방서의
미흡이 도출됨.
▶ 이상의 붕괴 원인분석 결과를 담당업무별로 구분하여 정리하면 다음의 표와 같음.

담당업무	주요 문제점
설계 (구조설계)	- 구조계산서 상 구조부재의 전단보강근 설치 여부 작성 오류 - 구조도면 작성 중 사고구간 외 일부 부재의 부재일람이 구조계산서와 상이하게 작성
시공	- 설계서 검토 및 대안제시, 배근상세도 작성과정에서전단보강근 누락 부재 미확인 - 시공과정에서 설계도면에 나타나 있는 전단보강근 설치 일부 누락 - 조경공사 등 시공하중 작용에 대한 구조검토 미실시 - 현장 콘크리트 강도부족에 대한 관리 부실
건설사업관리 (감리)	- 설계도서 및 배근상세도 승인과정에서 전단보강근 누락 미확인 - 무량판슬래브 시공과정에서 전단보강근 배근에 대한 검측 미실시
발주	- 설계서 검토 및 승인 과정 미흡 - 품질관리계획서 승인 과정 미흡



구조 안정성 검토 결과
