□ 제목 : 가시설 용어 설명

□ 등록 : 2023. 7. 31.

□ 형식 : pdf 5 page

□ 출처 : MidasIT Support

□ 자료 다운로드 : 가시설 용어 설명

가시설 용어 설명.pdf

0.60MB



가시설 용어 설명



반응형





주요 내용

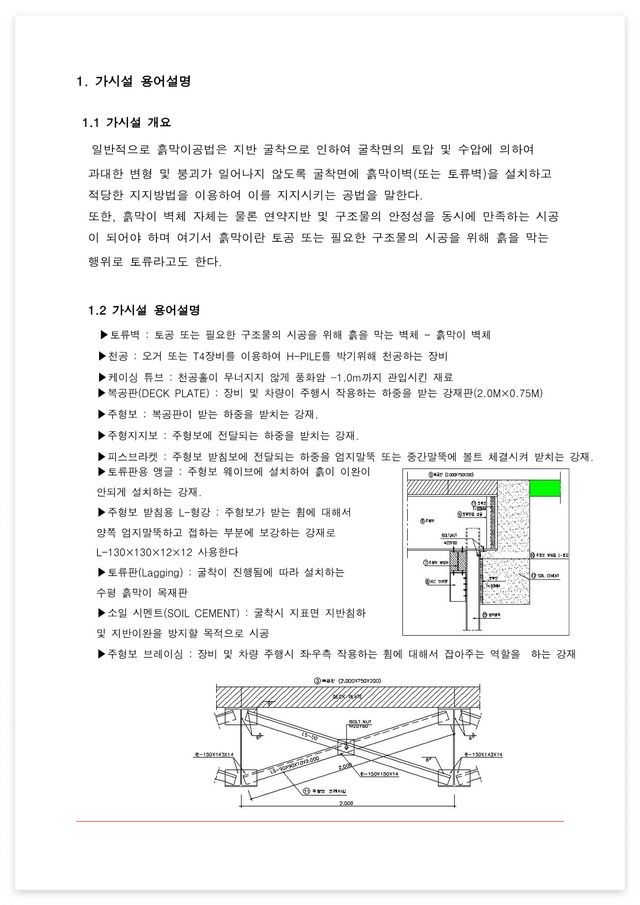

1.1 가시설 개요

일반적으로 흙막이공법은 지반 굴착으로 인하여 굴착면의 토압 및 수압에 의하여 과대한 변형 및 붕괴가 일어나지 않도록 굴착면에 흙막이벽(또는 토류벽)을 설치하고 적당한 지지방법을 이용하여 이를 지지시키는 공법을 말한다.

또한, 흙막이 벽체 자체는 물론 연약지반 및 구조물의 안정성을 동시에 만족하는 시공이 되어야 하며 여기서 흙막이란 토공 또는 필요한 구조물의 시공을 위해 흙을 막는 행위로 토류라고도 한다.

1.2 가시설 용어설명

▶토류벽 : 토공 또는 필요한 구조물의 시공을 위해 흙을 막는 벽체 - 흙막이 벽체
▶천공 : 오거 또는 T4장비를 이용하여 H-PILE를 박기위해 천공하는 장비
▶케이싱 튜브 : 천공홀이 무너지지 않게 풍화암 -1.0m까지 관입시킨 재료

▶복공판(DECK PLATE) : 장비 및 차량이 주행시 작용하는 하중을 받는 강재판(2.0M×0.75M)
▶주형보 : 복공판이 받는 하중을 받치는 강재.
▶주형지지보 : 주형보에 전달되는 하중을 받치는 강재.
▶피스브라켓 : 주형보 받침보에 전달되는 하중을 엄지말뚝 또는 중간말뚝에 볼트 체결시켜 받치는 강재.
▶토류판용 앵글 : 주형보 웨이브에 설치하여 흙이 이완이 안되게 설치하는 강재.
▶주형보 받침용 L-형강 : 주형보가 받는 휨에 대해서 양쪽 엄지말뚝하고 접하는 부분에 보강하는 강재로
L-130×130×12×12 사용한다.
▶토류판(Lagging) : 굴착이 진행됨에 따라 설치하는 수평 흙막이 목재판
▶소일 시멘트(SOIL CEMENT) : 굴착시 지표면 지반침하 및 지반이완을 방지할 목적으로 시공

▶주형보 브레이싱 : 장비 및 차량 주행시 좌․우측 작용하는 휨에 대해서 잡아주는 역할을 하는 강재

▶강재 토류판 굴착이 진행됨에 (Steel Lagging) : 따라 설치하는 수평 흙막이 강재판

▶띠장(Wale) : 흙막이 벽을 지지하는 수평부재로서 토압을 스트러트(Strut) 또는 어스앵커 (Earth Anchor)에 전달시키기 위한 부재
▶스티프너(STIFFENER) : 주형보 및 주형지지보가 CROSS 되는 곳의 웨이브 또는 버팀보가 받는 휨을 띠장부분의 웨이브에 전달되는 휨에 대해서 보강해주는 강재판(PLATE)
▶스트러트(Strut) 또는 버팀보 : 토류벽체에 작용하는 토압 및 수압으로 인한 벽체의 전도에 저항하게 하는 수평 버팀대.
▶일반 JACK : 토류벽체에 작용하는 토압 및 수압으로 인한 벽체의 전도에 저항하게 하는 버팀보에 부착하는 JACK (사람의 힘으로 5ton을 가할수 있다)

▶사보강 버팀보 : 코너부 토류벽체에 작용하는 토압 및 수압으로 인한 벽체의 전도에 저항하게
하는 45도 버팀대.
▶화타쐐기 : 까치발 또는 사보강 버팀보에 연결하여 하중을 받는 힘을 직각이 아닌 45도 각도로 힘이 작용하므로 힘을 받는 띠장에서 받는 면이 분산될 수 있게 설치하는 것.

▶까치발 직각 스트러트에 작용하는 하중을 띠장에 분산시킬 : 목적으로 사용한 경사 버팀대
▶버팀보 보강용 브레이싱 : 토류벽체에 작용하는 토압 및 수압으로 인한 벽체의 전도에 저항하게 하는 버팀보에 트러스 형식으로 보강하는 수평강재 C.T.C 25M 마다 설치 (L-130×130×12×12, L-175×175×15×15 사용)
▶버팀보 수평 보강용 강재 : 작용하는 휨에 대해서 좌․우측으로 좌굴되는 것을 잡아주는 강재로 버팀보와 수직 보강용 강재와 결합시킨다.(수평 보강 간격을 약축지간)
▶버팀보 수직 보강용 강재 : 작용하는 휨에 대해서 상․하로 좌굴되는 것을 잡아주는 강재로 버팀보와 수평 보강용 강재와 결합시킨다.
▶엄지말뚝(Soldier Beam) 또는 측벽파일 : 토류벽체에 사용한 연직의 H-Pile로서 주목적은 벽체의 지지 및 보강목적으로 설치된다.
▶보걸이 : 엄지말뚝에 결합시켜 띠장을 받치는 강재 (Ø22 또는 L-90×90×10×10 사용)
▶중간말뚝(Post Pile) : 스트러트의 좌굴방지를 위해 굴착부분에 설치하는 연직으로 시공한 H-Pile 말뚝.
▶중간말뚝 보강용 브레이싱 : 중강말뚝에 받는 휨에 대해서 종단방향으로 보강해주는 W형식의 수직보강용 강재 (L-90×90×10×10 사용)

(생략)
