□ 제목 : 기존 시설물(교량) 내진성능평가 예제집

□ 발행 : 2023. 11.

□ 형식 : pdf 559 page

□ 제작 : 국토안전관리원

□ 자료 다운로드 : [다운로드 링크]

국토안전관리원 홈페이지 | 기술정보 > 기술자료실 > 자료실

※ 용량 제한으로 업로드하지 못하고 다운로드하실 수 있는 링크를 위에 올려 드리니 직접 방문하셔서 다운로드하시기 바랍니다.



기존 시설물(교량) 내진성능평가 예제집



반응형





주요 내용

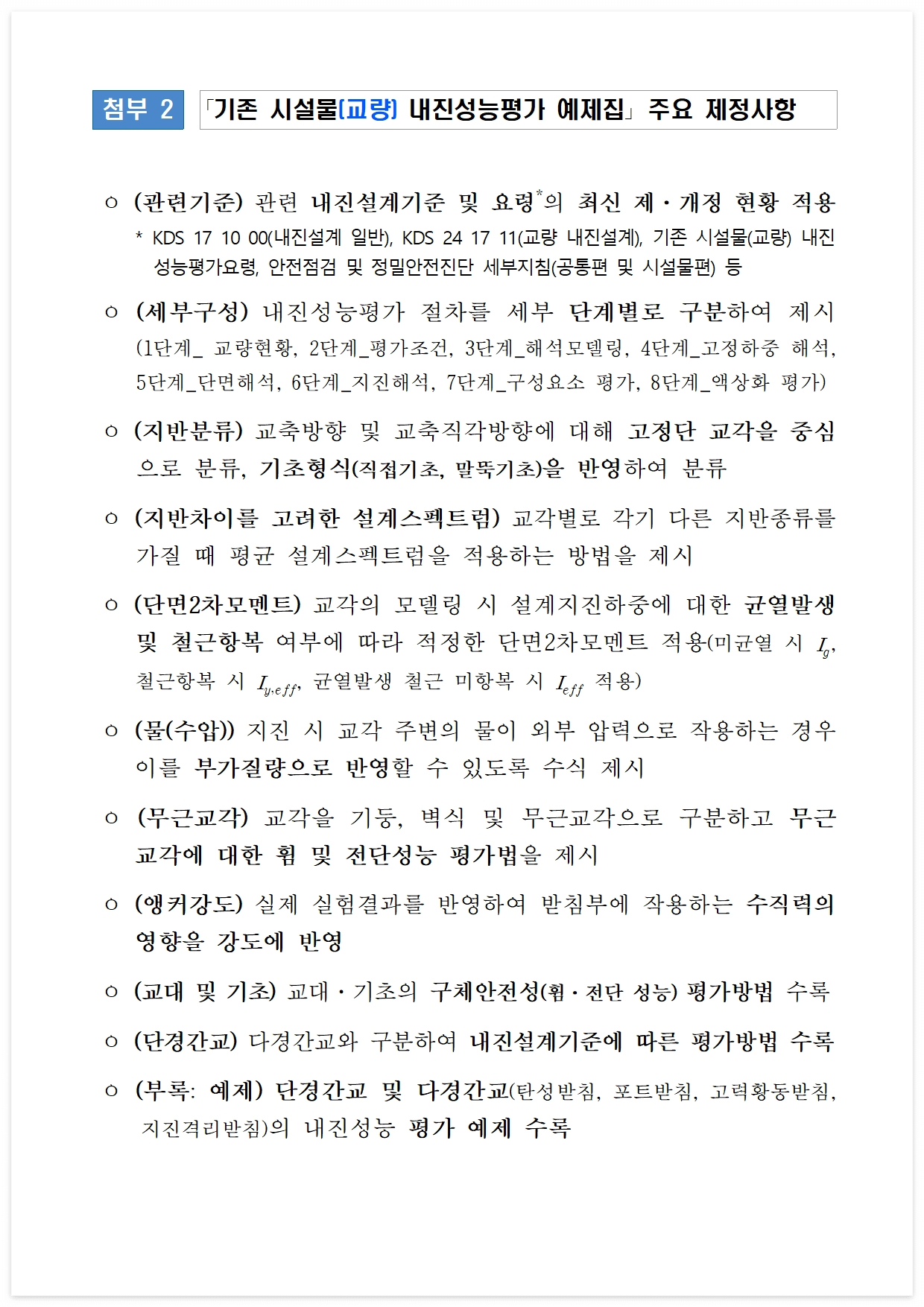

｢기존 시설물(교량) 내진성능평가 예제집｣ 주요 제정사항

ㅇ (관련기준) 관련 내진설계기준 및 요령*의 최신 제·개정 현황 적용

* KDS 17 10 00(내진설계 일반), KDS 24 17 11(교량 내진설계), 기존 시설물(교량) 내진성능평가요령, 안전점검 및 정밀안전진단 세부지침(공통편 및 시설물편) 등



ㅇ (세부구성) 내진성능평가 절차를 세부 단계별로 구분하여 제시(1단계_ 교량현황, 2단계_평가조건, 3단계_해석모델링, 4단계_고정하중 해석, 5단계_단면해석, 6단계_지진해석, 7단계_구성요소 평가, 8단계_액상화 평가)



ㅇ (지반분류) 교축방향 및 교축직각방향에 대해 고정단 교각을 중심으로 분류, 기초형식(직접기초, 말뚝기초)을 반영하여 분류



ㅇ (지반차이를 고려한 설계스펙트럼) 교각별로 각기 다른 지반종류를 가질 때 평균 설계스펙트럼을 적용하는 방법을 제시



ㅇ (단면2차모멘트) 교각의 모델링 시 설계지진하중에 대한 균열발생 및 철근항복 여부에 따라 적정한 단면2차모멘트 적용



ㅇ (물(수압)) 지진 시 교각 주변의 물이 외부 압력으로 작용하는 경우 이를 부가질량으로 반영할 수 있도록 수식 제시



ㅇ (무근교각) 교각을 기둥, 벽식 및 무근교각으로 구분하고 무근 교각에 대한 휨 및 전단성능 평가법을 제시



ㅇ (앵커강도) 실제 실험결과를 반영하여 받침부에 작용하는 수직력의 영향을 강도에 반영



ㅇ (교대 및 기초) 교대·기초의 구체안전성(휨·전단 성능) 평가방법 수록



ㅇ (단경간교) 다경간교와 구분하여 내진설계기준에 따른 평가방법 수록



ㅇ (부록: 예제) 단경간교 및 다경간교(탄성받침, 포트받침, 고력황동받침, 지진격리받침)의 내진성능 평가 예제 수록
